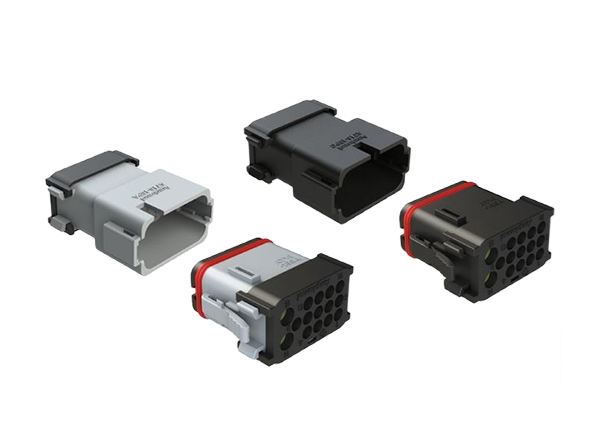

Amphenol Sine Systems ATシリーズ15極熱可塑性樹脂コネクタ
Amphenol Sine Systems ATシリーズ15極熱可塑性樹脂コネクタは、13 x サイズ16コンタクトまたは2 x サイズ12コンタクト構成でご用意があります。プラグとレセプタクル筐体は、内部に背面シールとカバーを搭載し事前に組み立てられており、コネクタは、確実な電気的および機械的接続を保証する嵌合用の集積ラッチが特徴です。これらのコネクタは、既存の業界全体の標準製品との互換性があり、環境的侵入に対してマルチシール境界を実現する前面および背面の優れた環境シールが備わっています。Amphenol ATシリーズ15極熱可塑性樹脂コネクタには、IP68/69K（嵌合状態時）のIP定格、サイズ12コンタクトの25A定格電流、サイズ16コンタクトの13A定格電流、-55℃～+125℃動作温度範囲が備わっています。
特徴
- オプションのキーイング構成A、B、C、D、E（色指定）
- 既存の業界全体の標準製品との互換性あり
- 内部リアシールとカバーであらかじめ組み立てられているプラグとレセプタクル筐体
- 確実な電気的および機械的接続を保証する嵌合用の集積ラッチ
- 卓越した前面および背面環境シール、シール保持機能
アプリケーション
- ヘビーデューティー
- 輸送
- 船舶
- 診断
- 代替エネルギー
- 農業
- 相互接続アーキテクチャ
仕様
- IP68/69K（嵌合状態時）
- 100回以上の嵌合回数耐久性
- +25°Cで1000MΩ最小絶縁抵抗
- 動作温度範囲：-55°C～+125°C
- シリコンゴム密閉材質
- 250V定格電圧
- 最大電流定格
- 25A（サイズ12）
- 13A（サイズ16）
- ワイヤ範囲
- 10AWG～14AWG（サイズ12）
- 14AWG～20AWG（サイズ16）
