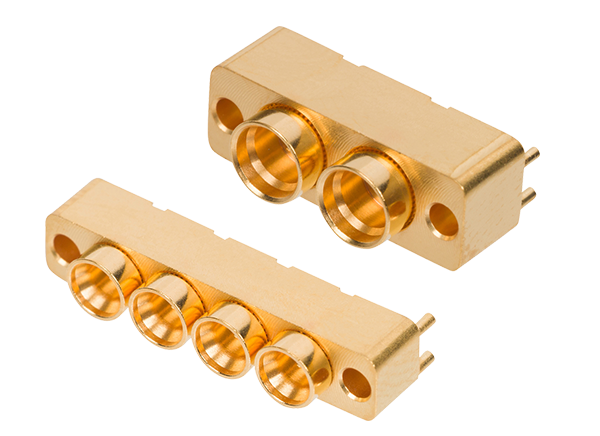

Amphenol / SV Microwave SMP/SMPM/SMPS基板表面実装PCBコネクタ
Amphenol / SV Microwave SMP/SMPM/SMPS基板表面実装PCBコネクタは、ポート数1、2、または4のコネクタで、精度が極めて重要になる高周波プリント基板用途に最適です。SMPコネクタは、DSCC 94007、94008、MIL-STD-348に適合しています。SMPMコネクタは、用途の実装密度およびSMPコネクタの動作周波数を高めます。SMPSコネクタには、さらに小型のパッケージに収められた、SMPおよびSMPMコネクタシリーズと同等の優れた機能が活用されています。
特徴
- ポート数 1、2、または4構成
- 高密度、小型フォームファクタ
アプリケーション
- 防衛/航空宇宙
- RFテストおよび測定ボード
- 高速デジタルコンポーネントのテスト用
仕様
- インピーダンス 50Ω
- 周波数 65GHz
- ≥-80dB（標準）シールド効果
- 誤嵌合
- 軸方向 0,010”
- 半径方向 ±0.010"
- 耐電圧
- 500VRMS（SMP）
- 325VRMS（SMPM）
- 250VRMS（SMPS）
- -65°C～+165°C温度範囲
