Amphenol / SV Microwave スレッドSMPMコネクタとアダプタ

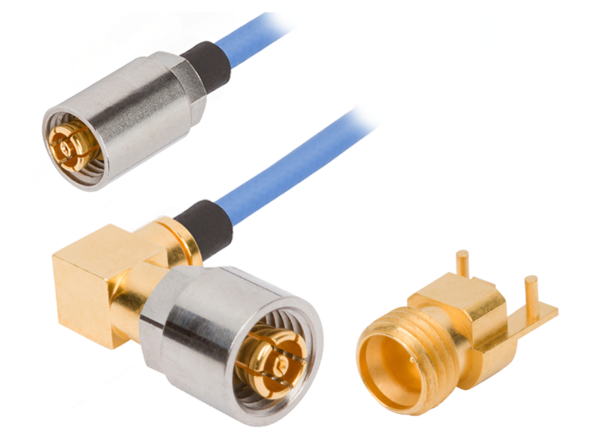

Amphenol/SVマイクロ波ねじ付きSMPMコネクタおよびアダプタはねじ式カップリングナットを備えた標準SMPMRFインターフェイスが特徴で、低い嵌合および抜去力を保証します。コネクタとアダプタは、半径方向と軸方向の両方のミスアライメントに対応するブラインドメイト・プッシュオン設計を提供します。これらの部品、DCから65GHz、50ΩインピーダンスまでのRF性能を提供し、-65°C から +165°Cの温度範囲内で動作します。Amphenol・SVマイクロ波ねじ付きSMPMコネクタおよびアダプタは、高振動環境に最適でありながら、高い電気的および機械的性能を維持します。
特徴
- ブラインドメイト/プッシュオンデザイン (RFfortless®)
- DC ～ 65GHz RF性能
- 半径方向と軸方向のミスアライメントの両方に対応するように設計されています
- 高密度パッケージングが可能
- 迅速な設置を目的としたプッシュオンおよびスナップ嵌合方式
- 次世代位相アレイ
- 高速半導体テスト
アプリケーション
- 航空宇宙
- 防衛
- ブロードバンド
- 計装
- ルータ
- 電気通信
- 10-Gbitsから40-Gbitsまでの速度のアプリケーション
- ケーブルアセンブリ
- PCB
- 表面実装接続
仕様
- 50Ω インピーダンス
- 325V 誘電体耐電圧
- 動作温度範囲: -65°C～+165°C
- サイクル寿命：500
- 金メッキ・ベリリウム銅コンタクト
- PTFE絶縁体材質
- ステンレス鋼またはベリリウム銅の本体材質
- ハンダターミネーション
- まっすぐまたはライト角度の向き
