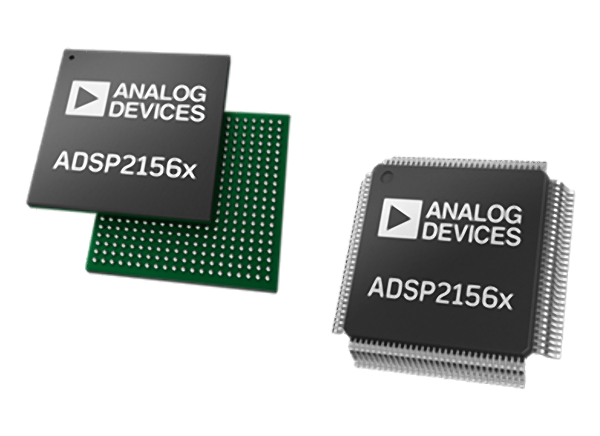

Analog Devices Inc. ADSP-2156X SHARC+シングルコア高性能DSP
Analog Devices Inc. ADSP-2156X SHARC+シングルコア高性能DSPは、ADIのSuper Harvardアーキテクチャを特徴とするデジタル信号プロセッサ（DSP）のSIMD SHARCファミリのメンバーであるSHARC+®シングルコアに基づいています。これらの32ビット、40ビット、64ビット浮動小数点プロセッサは、高性能オーディオ/浮動小数点アプリケーションを対象に最適化されており、大型オンチップ・スタティック・ランダムアクセス・メモリ（SRAM）、入力/出力（I/O）ボトルネックを排除する複数の内部バス、革新的なデジタル・オーディオ・インターフェイス（DAI）が備わっています。
SHARC+コアの追加機能には、以前のSHARC製品との命令セット互換性を維持しながら、キャッシュの機能強化と分岐予測があります。SHARC+ ADSP-21566、ADSP-21567、ADSP-21569プロセッサには、業界を代表するシステム周辺機器とメモリの豊富なセットが統合されています。これらの機能によってADSP-2156xは、1つの集積パッケージ内にありながら縮小命令セットコンピューティング（RISC）、マルチメディアサポート、最先端の信号処理と酷似したプログラマビリティを必要とするアプリケーションに最適です。これらのアプリケーションは、高浮動小数点性能を必要とする車載、業務用オーディオ、産業ベースのアプリケーションにたいるまで、幅広い市場に及びます。
特徴
- 強化されたSHARC+高性能浮動小数点コア
- 最高1GHz
- パリティ搭載で最大5Mb（640kB）Level 1 SRAMメモリ（キャッシュとして設定するオプション機能）
- 32ビット、40ビット、64ビットの浮動小数点サポート
- 32ビット固定小数点
- バイト、ショート・ワード、ロング・ワード対応
- 強力なDMAシステム
- オンチップ・メモリ保護
- 統合安全機能
- 自動車用温度範囲全体での低システム電力
- 最高1GHzまでで実行する強化されたFIRおよびIIRアクセラレータ
- メモリ
- ECC保護付き大型オンチップLevel 2 SRAM（最高1MB）
- 低システム電力用に最適化された1台のLevel 3（L3）インターフェイス、DDR3（1.35V対応のDDR3Lデバイスをサポート）SDRAMへの16ビットインターフェイスを実現
- セキュリティと保護
- 暗号ハードウェア加速度計
- IP保護を活用した高速セキュアブート
- パッケージオプション
- 17mm x 17mm、400ボールCSP_BGA（0.8mmピッチ）
- 120リードLQFP_EP（0.4mmピッチ）
- RoHS準拠
アプリケーション
- 車載: オーディオアンプ、ヘッドユニット、ANC/RNC、後部座席エンターテイメント、デジタルコックピット、ADAS
- コンシューマー: スピーカ、サウンドバー、AVR、会議システム、ミキシングコンソール、マイクアレイ、ヘッドフォン
その他の資料
オンチップFIRおよびIIRハードウェア・アクセラレータを活用
有限インパルス応答（FIR）および無限インパルス応答（IIR）フィルタは、とりわけオーディオ処理アプリケーションにもっとも頻繁に使用されているデジタル信号処理アルゴリズムの1つです。オンチップFIRおよびIIRハードウェア・アクセラレータを使用して他の処理ののコアを解放する方法を習得します。
開発ツール
Analog Devices Inc. EV-21569-SOM評価ボード
ADSP-2156x SHARC+シングルコアDSPを対象としたデモおよび開発プラットフォームです。
ビデオ
関連製品
Analog Devices Inc. SHARC®プロセッサ
優れたコアおよびメモリ性能を備え、浮動小数点DSP市場で優位に立っています。

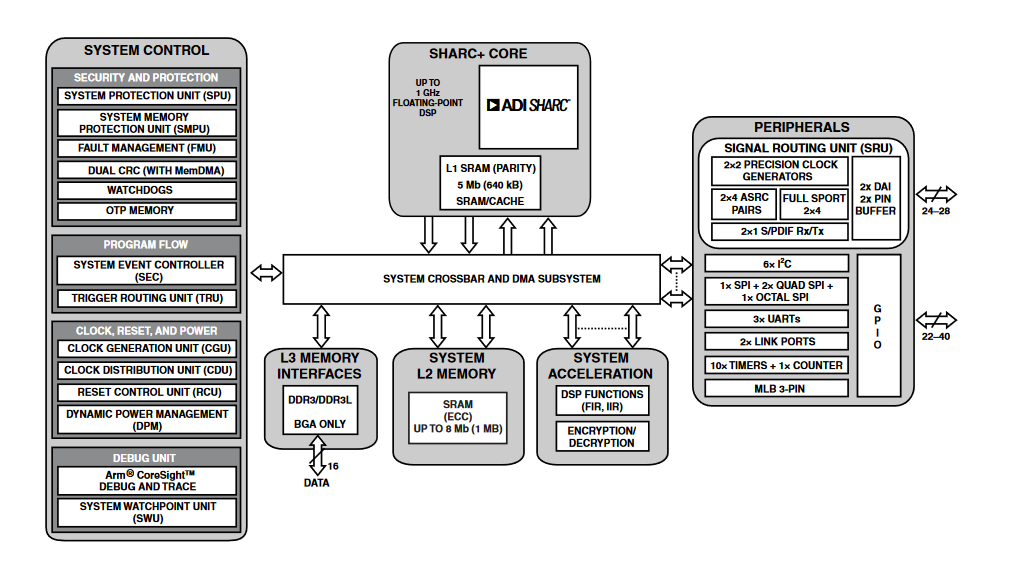

ブロック図
