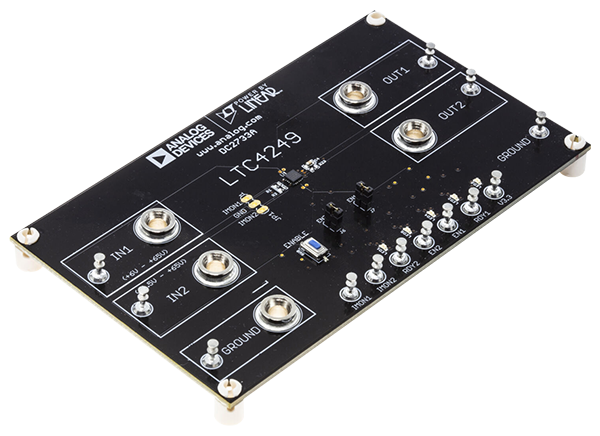

Analog Devices Inc. DC2733Aデモシステム（LTC4249用）

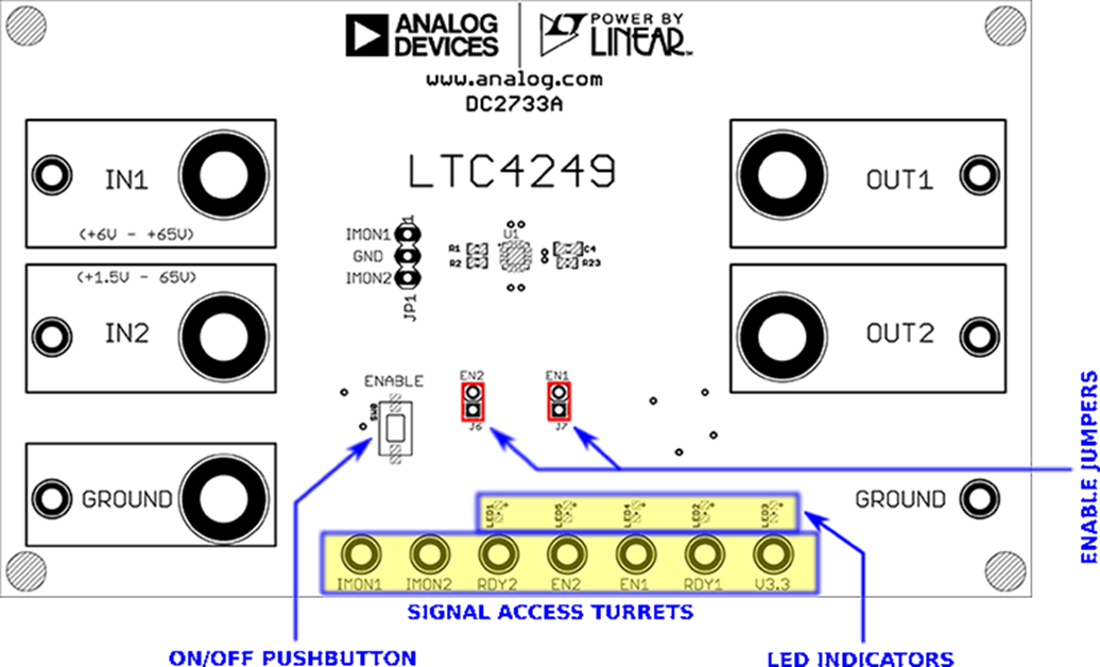

Analog Devices Inc. DC2733Aデモシステムは、LTC4249向けに設計されています。LTC4249は、電流モニタを備えた65Vデュアル電気回路ブレーカ（ECB）です。LTC4249は、個別に機能または並列動作（同時の動作）が可能なデュアル独立1.2A、75mΩ回路ブレーカです。回路ブレーカの各チャンネルには、それぞれに独自のイネーブルピン、準備完了ピン、IMONピンがあります。Analog Devices Inc. DC2733Aデモボードを使用すると、それぞれ独立したRDYおよびIMON出力ならびにEN入力をはじめとして、LTC4249の両方のチャンネルにアクセスできます。抵抗器を使用すると、IMONピンからブレーカ閾値だけでなくIMON電流対電圧利得も設定できます。ICは、IN1入力から電力を引き出します。
