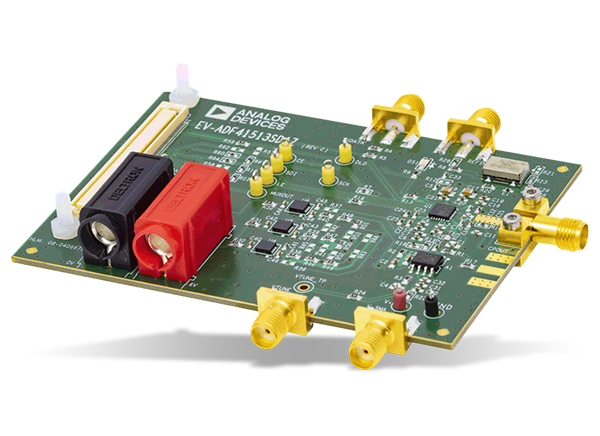

Analog Devices Inc. EV-ADF41513評価ボード

EV-ADF41513評価ボードは、次の2種類があります。

EV-ADF41513SD1Z評価ボードには、外付けの電圧制御発振器（VCO）が必要です。サブミニチュアバージョンA（SMA）コネクタは、EV-ADF41513SD1Zに提供されており、充電ポンプ出力（V_TUNE）をVCOのチューニング入力に、およびフェーズ・ロックド・ループ（PLL）無線周波数（RF）入力（RF_IN）をVCO出力に接続できます。

EV-ADF41513SD2Z評価ボードには、オンボード10GHz～20GHz HMC733 VCOが含まれています。

EV-ADF41513SD1ZおよびEV-ADF41513SD2Z評価ボードは、どちらもSDP-S（システム・デモプラットフォーム-シリアル）コントローラボード（EVAL-SDP-CS1Z）が必要です（キットに同梱されていません）。SDP-Sコントローラ・ボードは、USB toシリアル・エンジンに基づいており、USB 2.0高速ポート経由でPCへの接続を提供しています。SDP-Sコントローラボードを使用すると、ADF41513のソフトウェア・プログラミングが可能になります。
