Analog Devices Inc. LTC3315A & LTC3315B降圧型コンバータ

Analog Devices Inc. LTC3315AおよびLTC3315B同期降圧型コンバータは、2.25V~5.5Vの入力供給で動作するデュアル2Aモノリシック同期降圧型コンバータが特徴で、1つのパッケージに収められています。これによってコンバータは、厳しい性能要件のスペースに制約のあるアプリケーションに最適です。定周波数を活用し、最低25MHzまでの最小オン時間を伴い最高3MHzスイッチング周波数でピーク電流モード制御を行います。これによって 両方のバックは、非常に小さなアプリケーション・フットプリントでの高い効率性と高速過渡応答を達成できます。

コンバータは、軽負荷で高い効率性を達成するために、低ノイズあるいはBurst Mode®動作において、強制連続モードまたはパルススキップモードで動作します。共通バックスイッチング周波数は2MHzです。また、MODE/SYNCピンを使用して外部発振器に同期できます。コンバータは、最低500mVまでの出力の安定化を図ることができます。特徴には、高精度イネーブル閾値、PGOOD信号、出力過電圧保護、サーマルシャットダウンがあります。また、出力短絡保護、および低ドロップアウトのための100%までのデューティ・サイクル動作もあります。

特徴

  • 2A出力電流を伴う各デュアル出力
  • 高効率: 19mΩ NMOS、75mΩ PMOS
  • ワイド帯域幅、高速過渡応答
  • 最大3MHzまでスイッチング周波数の同期が可能
  • VIN範囲: 2.25V~5.5V
  • VOUT範囲: 0.5V~VIN
  • VOUT精度: ±1%
  • 低リップルBurst Mode®動作
  • ピーク電流モード制御
  • 最短オン時間: 25ns
  • 過負荷時のインダクタ飽和を安全に許容
  • シャットダウン電流: 1.2µA
  • 高精度400mVイネーブル閾値
  • 内部ソフトスタートと補償
  • パワーグッド出力

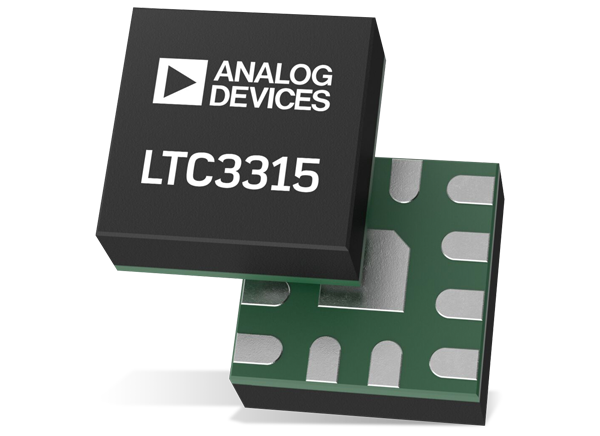

  • 薄型で熱的に強化された12リード2mm×2mm×0.74mm LQFNパッケージ

アプリケーション

  • サーバ、テレコム電源、光ネットワーキング
  • 分散DC電力システム(POL)
  • FPGA、ASIC、µPコア電源
  • 産業/車載/通信

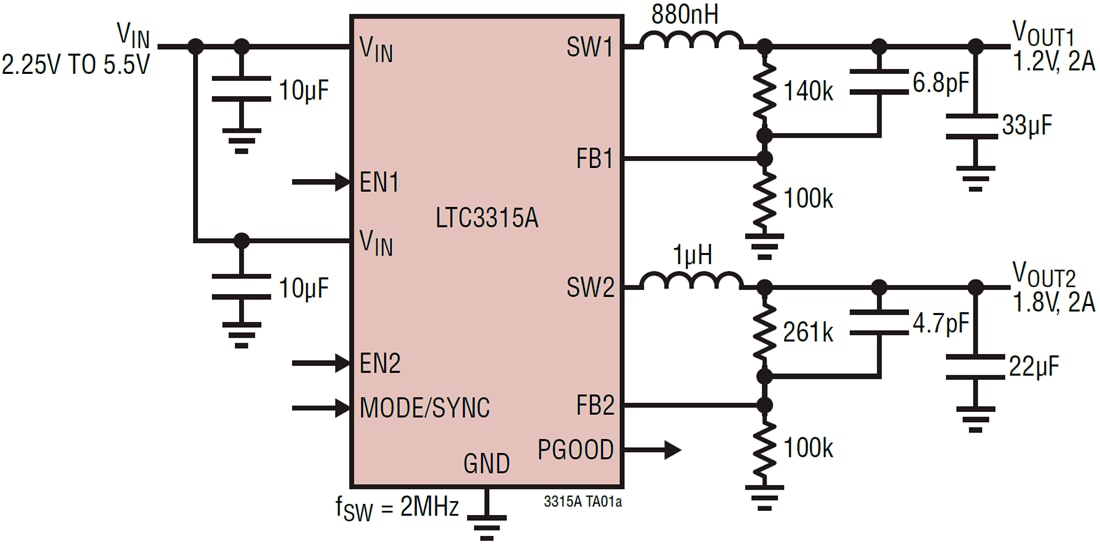

標準アプリケーション

アプリケーション回路図 - Analog Devices Inc. LTC3315A & LTC3315B降圧型コンバータ
