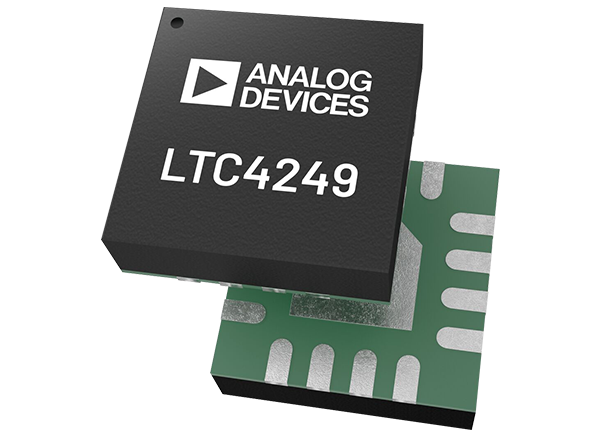

Analog Devices Inc. LTC4249デュアル電気回路ブレーカ（ECB）
Analog Devices Inc. LTC4249デュアル電気回路ブレーカ（ECB）は、1対の負荷に対して独立した過電流保護を実現します。各チャンネルには、高精度イネーブル入力、電流モニタ出力、準備完了状態出力があります。1個（単体）の抵抗器でECB閾値を構成できます。いずれかのチャンネルで過電流状態が検出されると、対応するブレーカが負荷から入力を切断します。
回路ブレーカイベントの後、Analog Devices Inc. LTC4249のオープンドレインRDY状態出力がローになり、ECBがラッチオフします。イネーブル入力のトグリングによって、1秒間のクールオフ時間後にECBが再びオンになります。クールオフタイマ、温度過昇センサ、短絡検出器、突入コントローラは、回路ブレーカの安全動作領域外での動作を防止します。
高精度イネーブル入力、準備完了出力、アナログ電流モニタ出力によって、電圧シーケンシングと閉ループバイアス電流制御アプリケーションが実現します。必要に応じてECBチャンネルを並列接続できます。負荷絶縁と逆方向電流検出アプリケーションにも対応できます。
特徴
- 高電圧デュアルSPST、電流共有を実現可能
- 5%精度のアナログ電流モニタ出力
- 最大1.2Aまで調整できる回路ブレーカ閾値
- フィルタリングされた（50μs）一次OC閾値
- 高速（2μs）二次OC閾値
- 75mΩ集積スイッチ
- 自動突入制御
- 短絡保護
- 正確なイネーブル入力
- オープンドレイン、準備完了ステータス出力
- 16リード3mm × 3mm LQFNおよび12リード（スキップリード）3mm × 4mm LQFN
アプリケーション
- 5G mMIMO PAアレイ保護
- 産業安全性
- 状態監視
- リレーの交換
- 負荷スイッチング

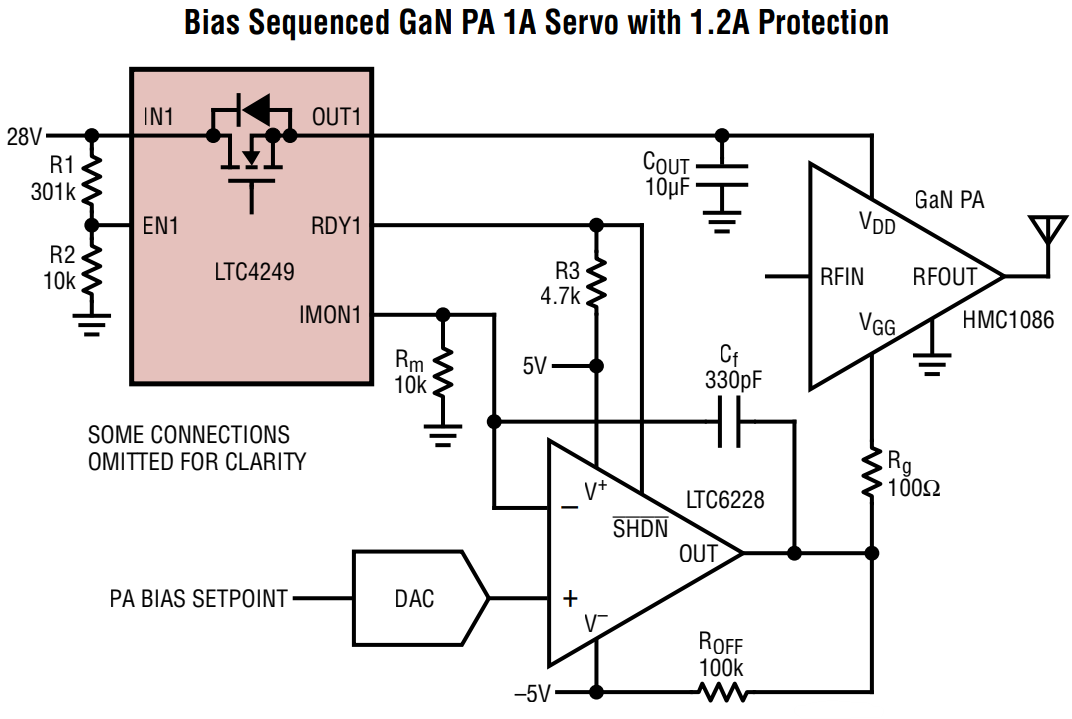

代表的なアプリケーション
関連開発ツール
Analog Devices Inc. DC2733Aデモシステム（LTC4249用）
電流モニタを搭載した65Vデュアル電気回路ブレーカであるLTC4249向けに設計されています。
公開: 2021-10-29
| 更新済み: 2022-03-11
