Analog Devices Inc. LTM4693 2A昇降圧µModule®DC/DCコンバータ
Analog Devices LTM4693 2A昇降圧µModule®DC/DC コンバータは、出力電圧以上、以下、または出力電圧と等しい入力電圧で動作します。スイッチングコントローラ、パワーMOSFET、インダクタ、サポートコンポーネントがパッケージに含まれています。LTM4693の高度トポロジによって、すべての動作モードを介した連続転送が可能です。2.6V～5.5VのVIN 動作は、一般的な3.3Vおよび5Vをはじめとする多種多様な電源をカバーします。1.8V～5.5Vの出力電圧範囲は、外付けレジスタによって設定されます。一般的なアプリケーションに必要な外付け部品はごくわずかです。

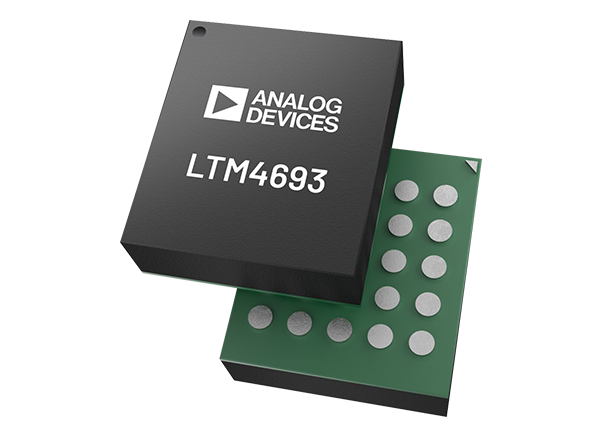

Analog Devices LTM4693 DC/DCコンバータは、超薄型3.5mm × 4.0mm × 1.25mm LGAパッケージでご用意があり、無鉛でRoHSに準拠しています。
特徴
- 2.6V～5.5Vの広い入力電圧範囲
- 調整可能な出力電圧範囲: 1.8V～5.5V
- VIN ≧ VOUTの場合の連続出力電流の2A (降圧モードおよび昇降圧モード) 。最小1A連続出力電流 VIN < VOUT (昇圧モード)
- 低リップル・バックブースト・アーキテクチャ
- プログラマブルなソフトスタートおよびVIN UVLO
- バーストモードIQ 15μAで軽負荷時の高効率を実現
- 超薄型の小型表面実装フットプリント
- 3.5mm x 4mm x 1.25mm LGA パッケージ
アプリケーション
- テレコム、データコム（光学モデュール）、産業用機器
- 医療用および産業用機器
- ワイヤレスRFトランスミッタ
- バッテリ駆動システム
ビデオ
開発ツール
Analog Devices Inc. DC3016Aデモ回路（LTM®4693用）
LTM4693バックブーストµModule®レギュレータを特徴とするバックブースト電源です。
Analog Devices Inc. EVAL-CN0551-EBZ評価ボード
433.92MHZ ISMバンド向けUSB駆動RFパワーアンプ回路のリファレンス設計です。

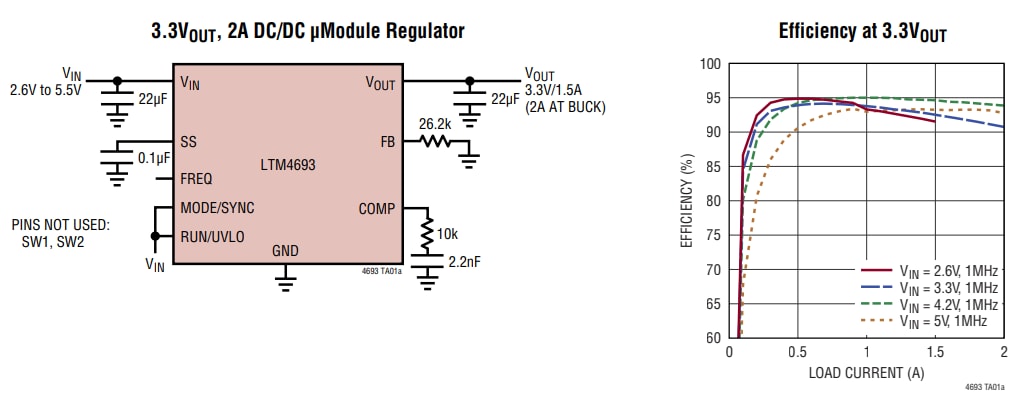

代表的なアプリケーション
公開: 2021-10-05
| 更新済み: 2023-08-04
