Analog Devices / Maxim Integrated MAX15462同期降圧型DC-DCコンバータ

Maxim MAX15462同期降圧型DC-DCコンバータには、MODEピンを用いたピーク電流モード制御アーキテクチャが採用されています。 このピンを使用して、パルス幅変調(PWM)またはパルス周波数変調(PFM)制御スキームでデバイスを動作させることができます。 PWM動作は全負荷にわたって一定の周波数動作を提供するため、可変スイッチング周波数に敏感なアプリケーションで役立ちます。 PFM動作は、負のインダクタ電流を無効にし、さらに軽負荷時にはパルスをスキップして高効率を実現します。 低抵抗のオンチップMOSFETによって、全負荷時の高効率が保証され、PCBレイアウトが簡素化されます。 入力突入電流を低減するために、このデバイスには内部ソフトスタートが備わっています。 このデバイスには、ユーザーが希望する入力電圧レベルで部品を電源オンできるEN/UVLOピンも組み込まれています。 オープンドレインアクティブローRESETピンを使用して、出力電力を監視できます。

The device also incorporates an EN/UVLO pin that allows the user to turn on the part at the desired input voltage level. An open-drain active-low RESET pin can be used for output voltage monitoring.

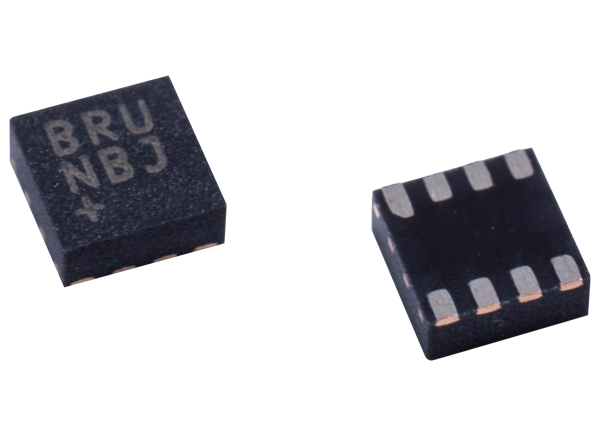

The Analog Devices MAX15462 DC-DC Converter operates over the -40°C to +125°C temperature range and is available in a compact 8-pin (2mm x 2mm) TDFN package.


  • Eliminates external components and reduces total cost
    • No Schottky-synchronous operation for high efficiency and reduced cost
    • Internal compensation
    • Internal feedback divider for fixed 3.3V, 5V output voltages
    • Internal soft-start
    • All-ceramic capacitors, ultra-compact layout
  • Reduces the number of DC-DC regulators to stock
    • Wide 4.5V to 42V input voltage range
    • Fixed 3.3V and 5V output voltage options
    • Adjustable 0.9V to 0.89V x VIN output voltage option
    • Delivers up to 300mA load current
    • Configurable between PFM and forced-PWM modes
  • Reduces power dissipation
    • 92% peak efficiency
    • PFM feature for high light-load efficiency
    • 2.2μA typical shutdown current
  • Operates reliably in adverse industrial environments
    • Hiccup-mode current limit and auto-retry startup
    • Built-in output voltage monitoring with open-drain active-low RESET pin
    • Programmable EN/UVLO threshold
    • Monotonic startup into a pre-biased output
    • Overtemperature protection
    • -40°C to +125°C automotive/industrial temperature range
  • 2mm x 2mm TDFN-8 package


  • 4mA to 20mA current loops
  • General-purpose point of load
  • High-voltage LDO replacement
  • HVAC and building control
  • Industrial sensors
  • Process control

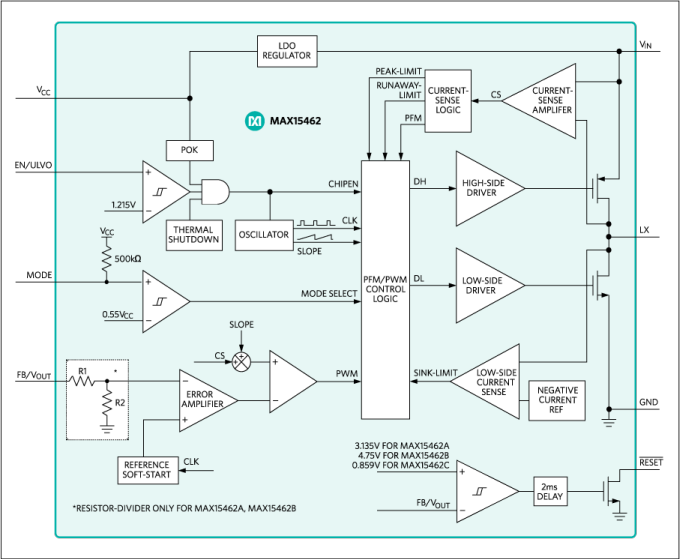

Block Diagram
