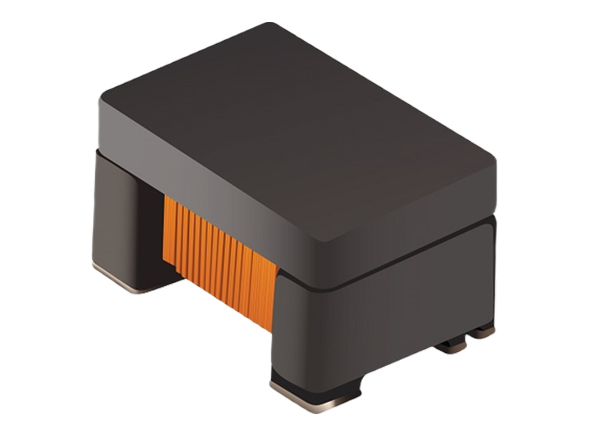

Bourns SM453229A-381N7Y AEC-Q200 LANトランス
BournsSM453229A-381N7Y車載グレード10/100/1000Base-TチップLANトランスは、IEEE802.3イーサネット互換ネットワークトランスです。複数のトロイダルコアトランスとコモンモードチョークを使用して作られた従来のLANトランスとは異なり、これらのBournsトランスには、ドラムコアに巻線されたディスクリートセンタータップ部品が活用されています。この設計機能によってトランスは、閉鎖磁気経路を用いたトロイドコアの結果をエミュレートでき、高レベルのPCBレイアウトの柔軟性のメリットが追加されます。Bourns SM453229A-381N7Y AEC-Q200 LANトランスは、イーサネット、電気通信、およびその他のアプリケーションに最適です。
特徴
- IEEE 802.3イーサネット互換
- 10/100/1000 Base-T 互換
- ディスクリート・トランスとコモンモードチョーク
- 車載グレード
- ハイポット絶縁1500VAC @ 60秒
- EMI低減のためのコモン・モード・チョークSRF2012A-801Yペアリング
- -40°C～+105°C温度範囲
- RoHS準拠、ハロゲンフリー
- AEC-Q200準拠
アプリケーション
- イーサネット
- 電気通信
- ネットワークデバイス
- シングルペアイーサネット(SPE)
