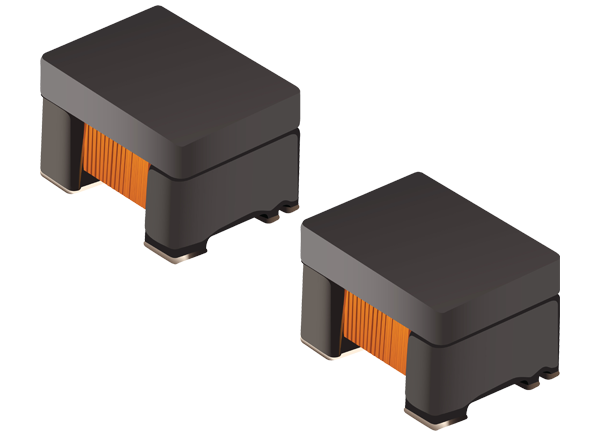

Bourns SM453230-1x1N7YチップLANトランス
Bourns SM453230-1x1N7YチップLANトランスは、ディスクリートトランス/コモンモードチップインダクタで、PCBレイアウトでの高度な柔軟性が備わっています。寸法4.7mm x 3.22mm x 2.9mmの小型SM453230-1x1N7Yトランスは、IEEE 802.3イーサネットとの互換性、および1G/2.5G/5G Base-T（SM453230-181N7Y）または1G/2.5G/5G/10G Base-T（SM453230-121N7Y）との互換性を実現しています。これらのデバイスは、-40°C~+85℃の温度範囲内で動作し、高速テレコミュニケーションとネットワーク機器に最適です。
特徴
- IEEE 802.3イーサネット対応
- 互換性
- SM453230-121N7Y用1G/2.5G/5G/10G BASE-T
- SM453230-181N7Y用1G/2.5G/5G BASE-T
- 柔軟性に富んだPCBレイアウトのためのディスクリート・トランスとコモンモードチョーク
- 高速テレコミュニケーションとネットワーク機器に最適
- EMI低減のためのコモン・モード・チョークペアリング
- SRF2012-900YA（SM453230-121N7Y用）
- SRF2012A-801Y（SM453230-181N7Y用）
- 温度範囲：-40°C～+85°C
- RoHS準拠、ハロゲンフリー
仕様
- SM453230-121N7Y
- 100kHz、0.1V、0mAで120µHの最小インダクタンス
- ±3% 巻数比
- 1MHz~500MHzで標準-2.0dBの挿入損失、最大-3.0dB
- 21pF 標準容量
- 1500VACハイポット（60秒）
- SM453230-181N7Y
- 100kHz、0.1V、0mAで180µHの最小インダクタンス
- ±3% 巻数比
- 1MHz~5100MHzで-1.0dBの最大挿入損失
- 35pF 標準容量
- 1500VACハイポット（60秒）
電気回路図

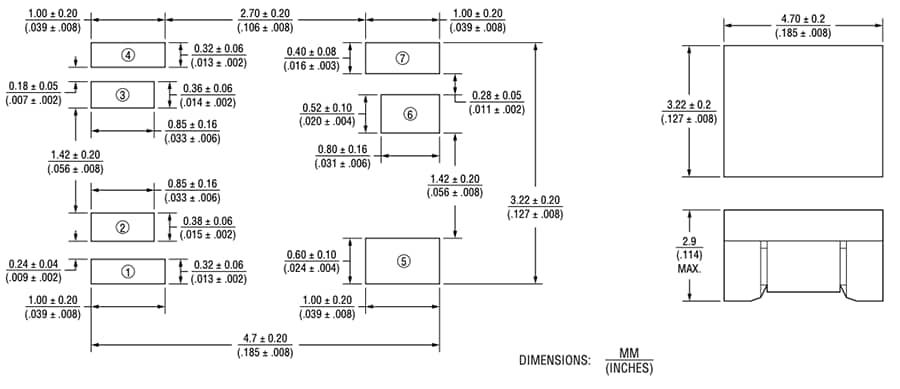

寸法
