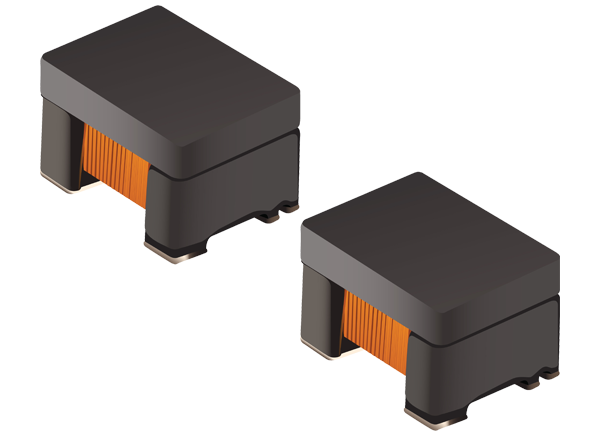

Bourns SM453230-x1N7YP GbEチップLANトランス

Bourns SM453230-x1N7YP GbEチップLANトランスは、PCBのレイアウトにおいて高レベルの柔軟性を発揮できるディスクリートトランス/コモンモードチップインダクタです。寸法4.7mm x 3.3mm x 2.9mmの小型SM453230-x1N7YPトランスは、IEEE 802.3イーサネットとの互換性、および1G/2.5G/5G Base-T(SM453230-231N7YP)または10G Base-T(SM453230-121N7YP)との互換性を実現しています。これらのデバイスは、-40°C~+85℃の温度範囲内で動作し、高速テレコミュニケーションとネットワーク機器に最適です。

特徴

  • IEEE 802.3イーサネット互換
  • 互換性
    • SM453230-121N7YP用10G Base-T
    • SM453230-231N7YP用1G/2.5G/5G Base-T
  • PoE+対応
  • 柔軟性に富んだPCBレイアウトのためのディスクリート・トランスとコモンモードチップインダクタ
  • EMI低減のためのコモンモード・チップインダクタのペアリング
    • SM453230-121N7YP用SRF2012-900YA
    • SRF2012A-801Y(SM453230-231N7YP用)
  • 温度範囲:-40°C~+85°C
  • ハロゲンフリー、RoHS準拠

仕様

  • SM453230-121N7YP
    • 100kHz、0.1V、0mAで120µHインダクタンス
    • ±3% 巻数比
    • 1MHz 500MHzで標準-2.0dBの挿入損失、最大-3.0dB
    • 21pF 標準容量
    • 700mA POE+
    • 1500VACハイポット(60秒)
  • SM453230-231N7YP
    • インダクタンス
      • 100kHz、0.1V、0mAで230µH
      • 100kHz、0.1V、15mAで200µH
    • ±3% 巻数比
    • 1MHz~250MHzで標準-1.5dBの挿入損失、最大-2.3dB
    • 35pF 標準容量
    • 700mA POE+
    • 1500VACハイポット(60秒)

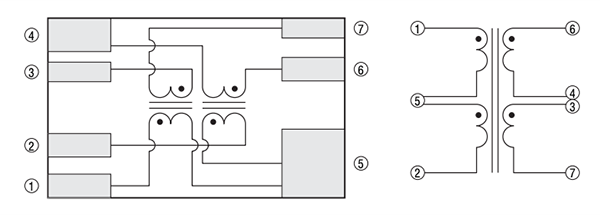

電気回路図

回路図 - Bourns SM453230-x1N7YP GbEチップLANトランス

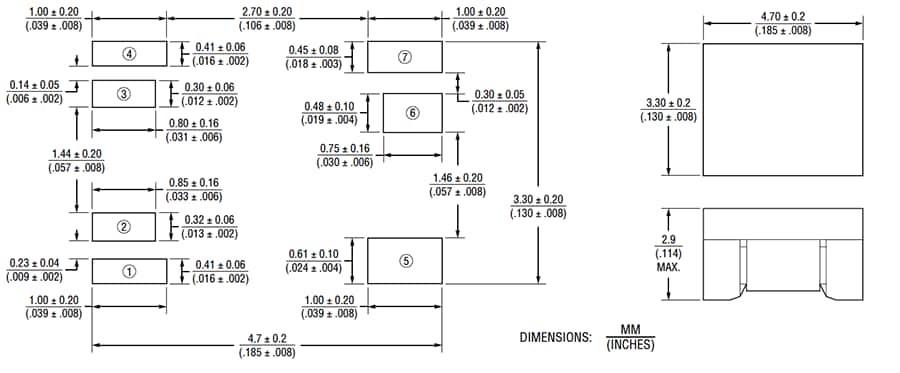

寸法

機械図面 - Bourns SM453230-x1N7YP GbEチップLANトランス
公開: 2021-12-07 | 更新済み: 2022-03-29
