Diodes Incorporated AP22816/17/18配電負荷スイッチ

Diodes Incorporated AP22816/17/18 1A/1.5A/2A配電負荷スイッチは、汎用シリアルバス（USB）およびその他のホットスワップアプリケーション用に最適化されているシングルチャンネル、電流制限、集積型高圧側パワースイッチです。AP22816/17/18は、イネーブル入力の両方の極性で使用でき、USB規格に準拠しています。

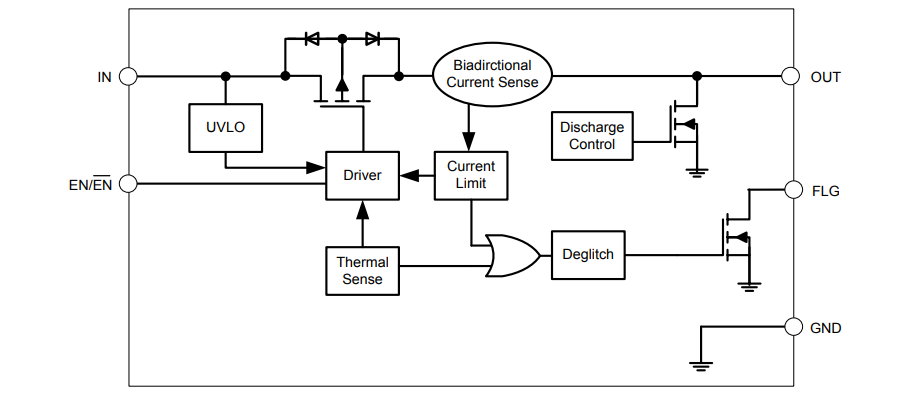

Diodes Inc AP22816/17/18配電負荷スイッチは、1A、1.5A、または2A出力電流、高速・短絡応答時間、集積出力放電機能が特徴で、出力電圧コンデンサの完全制御下にある放電を保証します。スイッチは、逆方向の電流遮断、過電流、温度過昇、短絡保護だけでなく、立ち上がり時間の制御、低電圧ロックアウト機能を実現している完全保護ソリューションです。オープンドレイン・フラグ出力の6msデグリッジ機能は、誤った過電流報告を防止し、外付け部品を必要としません。

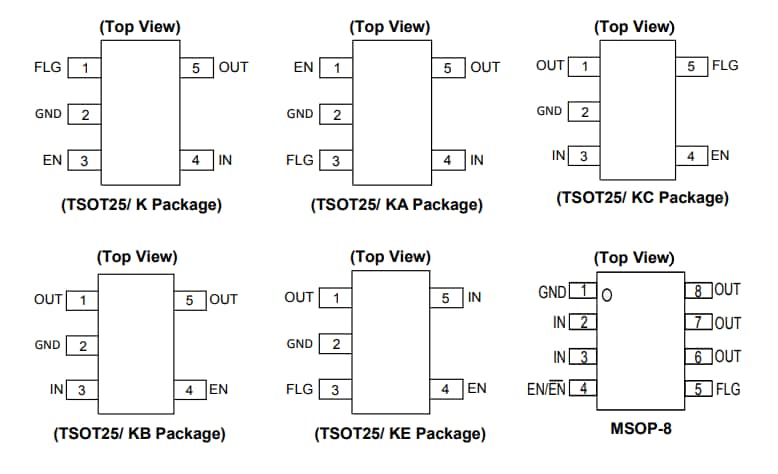

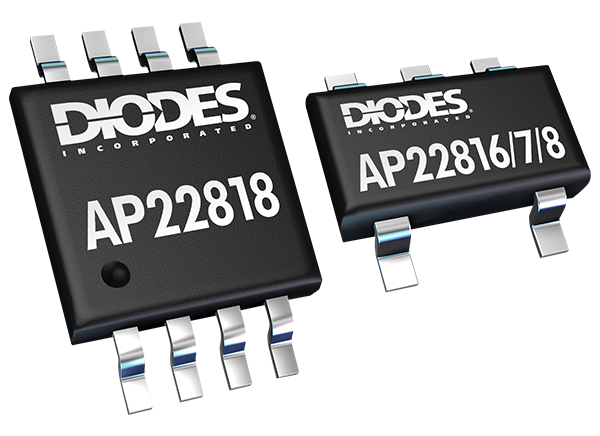

AP22816/17/18スイッチは、スタンダードのグリーンパッケージ、およびRoHS準拠TSOT25パッケージとMSOP-8パッケージでご用意があります。

特徴

2.7V～5.5Vの入力電圧範囲
アクティブ「高」またはアクティブ「低」の型式で利用できるロジックレベルイネーブルピン
保護：
- 2kV HBM、500V CDM ESD保護
- 過電流保護（自動復旧機能を搭載）
- 短絡保護（自動復旧機能を搭載）
- 温度過昇保護（自動復旧機能を搭載）
- 出力逆方向電流 / 電圧保護
