Diodes Incorporated AP64200Qコンバータは、ピーク電流モードを採用したおかげで外付け部品数を最小限に抑えており、簡単に使用できます。デバイスには独自のゲートドライバスキームがあり、MOSFET電源ONおよび電源OFF時間を犠牲にすることなくスイッチングノードのリンギングに抵抗できます。これによって、MOSFETスイッチングに起因する高周波放射EMIノイズが減少します。さらに、AP64200Qは、スイッチング周波数ジッタが±6%の周波数拡散スペクトル(FSS)も特徴で、放出されたエネルギーが長時間にわたって特定の周波数に留まらないようにすることによってEMIを低減します。

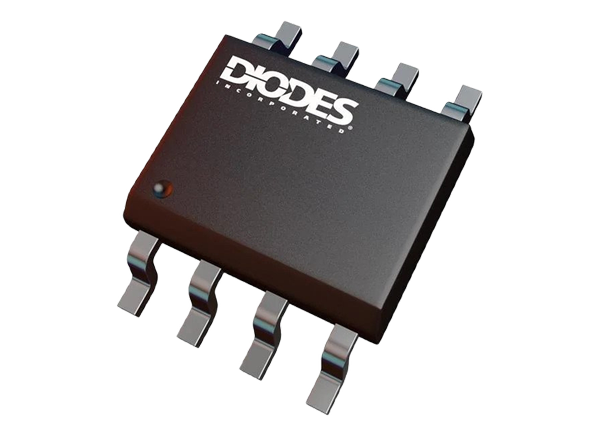

AP64200Qは、入力電圧範囲3.8V~40VのSO-8EPパッケージでご用意があります。
特徴
- 車載アプリケーションを対象としたAEC-Q100認定を取得済
- デバイス温度グレード1 -40°C~+125°C TA範囲
- 3.8V~40V VIN
- 0.8V~VIN出力電圧(VOUT)
- 2A連続出力電流
- 0.8V ±1%リファレンス電圧
- 25µA小自己消費電流(パルス周波数変調)
- 100kHz~2.2MHzの間でスイッチング周波数を調整可能
- 100kHz~2.2MHzの外部クロック同期
- 5mA軽負荷で最高88%までの効率性
- 最善のEMI低減を目的とした独自のゲートドライバ設計
- 周波数スペクトラム拡散(FSS)でEMIを軽減
- 低ドロップアウト (LDO) モード
- UVLOを調整する高精度イネーブル閾値
- 保護回路
- 低電圧ロックアウト(UVLO)機能
- 出力過電圧保護(OVP)
- サイクル毎のピーク電流制限
- サーマルシャットダウン
- 完全無鉛でRoHSに完全準拠
- ハロゲンとアンチモンフリー
アプリケーション
- 車載用パワーシステム
- 車載用インフォテイメント
- 自動車計器クラスタ
- 車載用テレマティクス
- 車載照明制御
- 先進運転支援システム

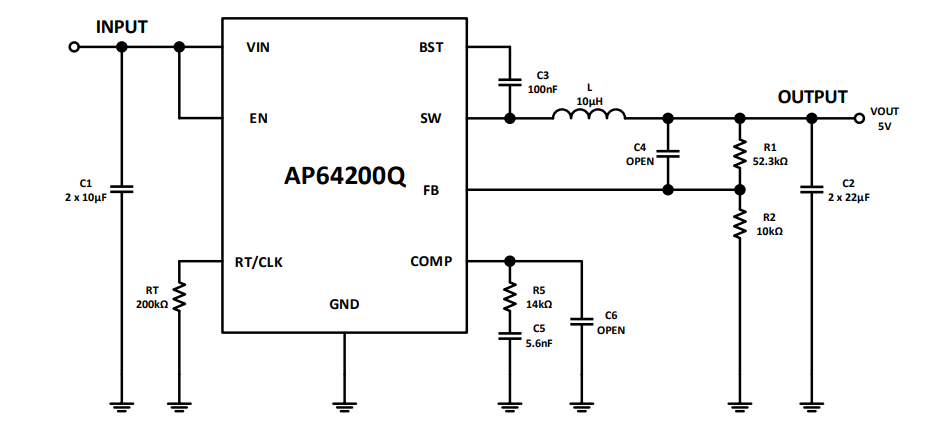

標準アプリケーション回路

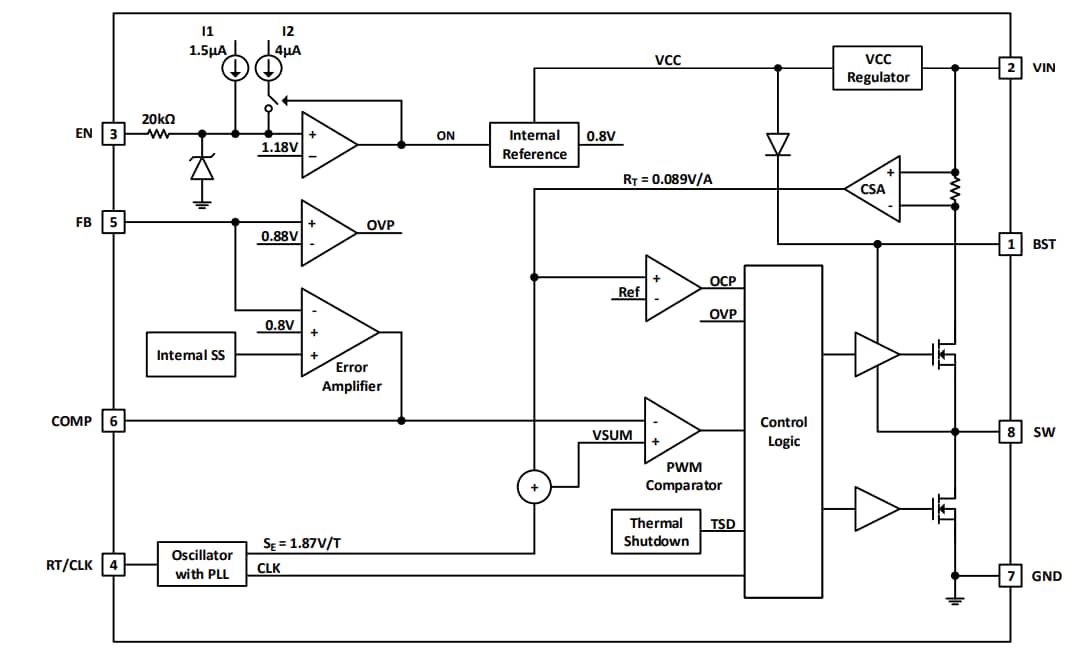

機能ブロック図

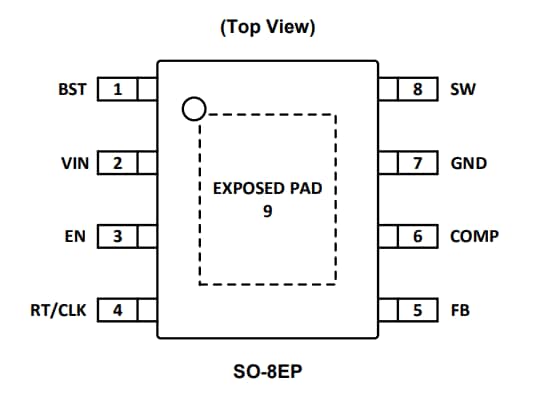

ピンの割当
