Diodes Incorporated DPS1135 USB電源供給スイッチ

DPS1135には、包括的なレベルの保護およびリカバリメカニズムが備わっており、別々に作成する必要がありません。これによって、全体的なシステムフットプリントが大幅に削減され、BOMコストが削減され、設計時間が向上します。過度の電圧から上流デバイスを保護は、内蔵逆電流保護機能によって処理され、INおよびOUTポートを連続的に監視します。短絡保護および過熱シャットダウンは、システム全体の堅牢性と信頼性を向上させるために、例えば、外部の障害状態に起因するシステムへの影響を制限します。

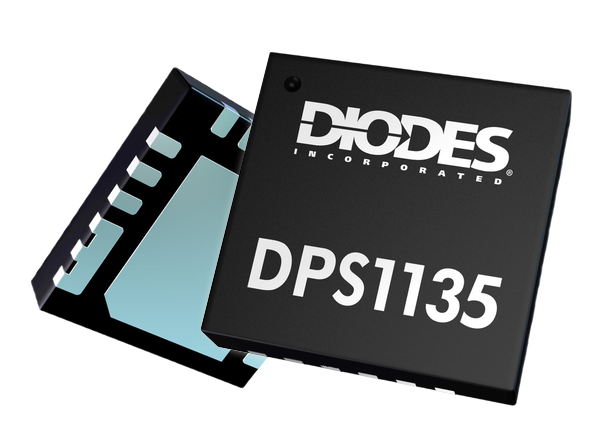

構成可能な機能によって設計の柔軟性が最大限に高められ、INおよびOUTポートの独立したクイック放電が搭載されており、タイムリーな安全状態を確保できます。入力電圧と出力電流制限も設定可能で、下流接続デバイスを保護します。立ち上がり時間を調整できるため、突入電流を最小限に抑え、システムの安定性を実現できます。コンパクトなQFN4040に格納されており、0.8mm高さおよび4mm x 4mmフットプリントになっていて、Diodes Inc. DPS1135は、モバイルコンピューティング、PC周辺機器、ホームエレクトロニクス、計測機器、および他の多くのUSB Type-Cアプリケーションなどのエンドシステムに簡単に組み込むことができます。
