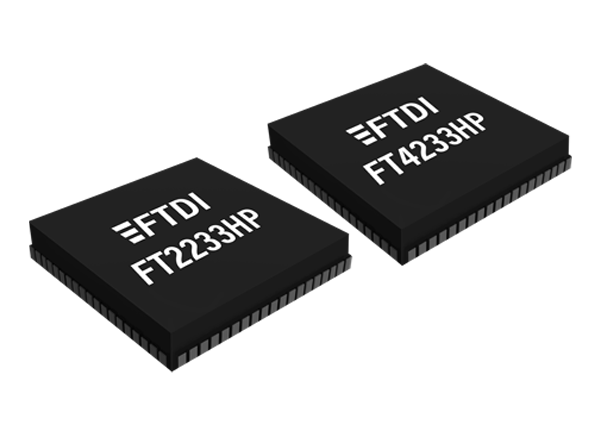

FTDI Chip 高速USBブリッジIC（Type-Cコントローラ搭載）

Type-C/PD 3.0コントローラが搭載されたFTDI Chip 高速USBブリッジICで、最新のUSB Type-Cおよび電源供給（PD）規格を完全にサポートしています。これにより、USBホストデバイスへの電流をシンクまたはソースする能力がある電力ネゴシエーションへの対応を可能にします。これらの高速USBブリッジデバイスは、最大2つのPDポートviz、PD1ポート、PD2ポートを備えています。PD1ポートは、USBデータと同じType-Cコネクタを共有し、PD2ポートは、USBデータなしの電源ポートのみとなります。高速USBブリッジICは、5V、9V、12V、15V、20VのPDOプロファイルに対応しています。また、これらのプロファイルは、パワーアップ/リセットでの外部EEPROMから構成できます。

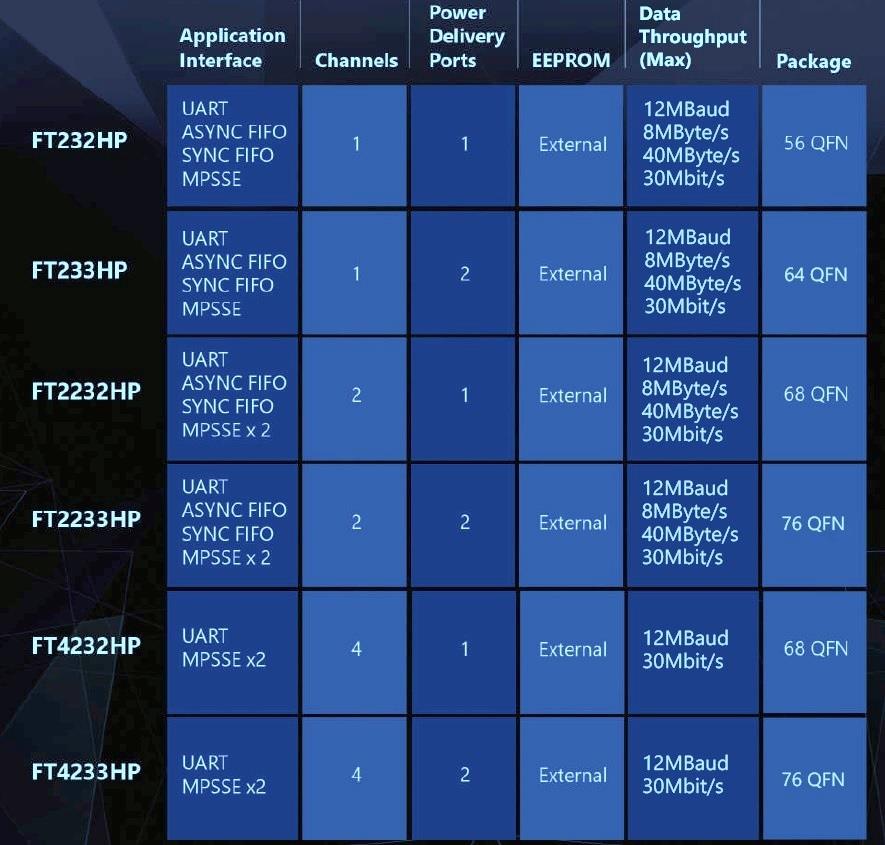

この高速USBブリッジは、最大40Mbytes/sのデータレートを達成し、マルチチャンネルインターフェイスが装備されています。マルチチャンネルブリッジのメリットは、USBハブチップが不要になり、システムBOMが削減されることです。さらに、デバイスの各チャンネルが別のデバイスとしてホストPCに表示されます。これにより、各チャンネルを個別にUART、MPSSE、FIFOなどのさまざまなモードで構成できます。また、4つのUARTなどのさまざまなパラメータがすべて異なるボーレートで動作します。

特徴

PD仕様Rev 3.0に対応
2つのUSB PD 3.0ポートに対応：
- ポート1はシンクまたはデュアルロールを対象としたモード構成
- ポート2はシンクとして機能し、ポート1を介した充電に対応
シンクまたはソースとして5V 3A、9V 3A、12V 3A、15V 3A、20V 3AのPDOをサポート
Type-C/PD物理層プロトコル
8kBデータRAMおよび48kBコードROMが搭載された32ビットRISCコントローラを使用するPDポリシーエンジン
外部EEPROMを介したPDモード構成
I²Cインターフェイスを介して外部MCU制御PDポリシを使用するオプション
高速（480Mbit/秒）およびフルスピード（12Mbit/秒）のUSB 2.0に対応
調整可能な受信バッファタイムアウト

同期シリアルプロトコル（USB to jtag、I²C（マスタ）、SPI（マスタ）、bit-bang）設計を簡素化するマルチプロトコル同期シリアルエンジン（MPSSE）
FTDIのロイヤリティフリーのVirtual Com Port（VCP）ドライバとDirect（D2XX）ドライバを使用すると、ほとんどのケースでUSBドライバ開発の要件が不要に
高集積設計にはVCOREおよび内蔵POR機能用の1.2V LDOレギュレータを搭載
低動作およびUSBサスペンド電流
USBバルクデータ転送モード（高速モードで512バイトのパケット）
ハードウェアまたはX-On/X-Offソフトウェアのハンドシェイクを完全にアシスト
産業用に拡張された動作温度範囲：-40°C～+85°C
鉛フリーのQFN-56/QFN-46/QFN-76/QFN-68/LQDP-80パッケージ（RoHS準拠）でご用意
