Infineon Technologies 6EDL7141 ゲートドライバIC

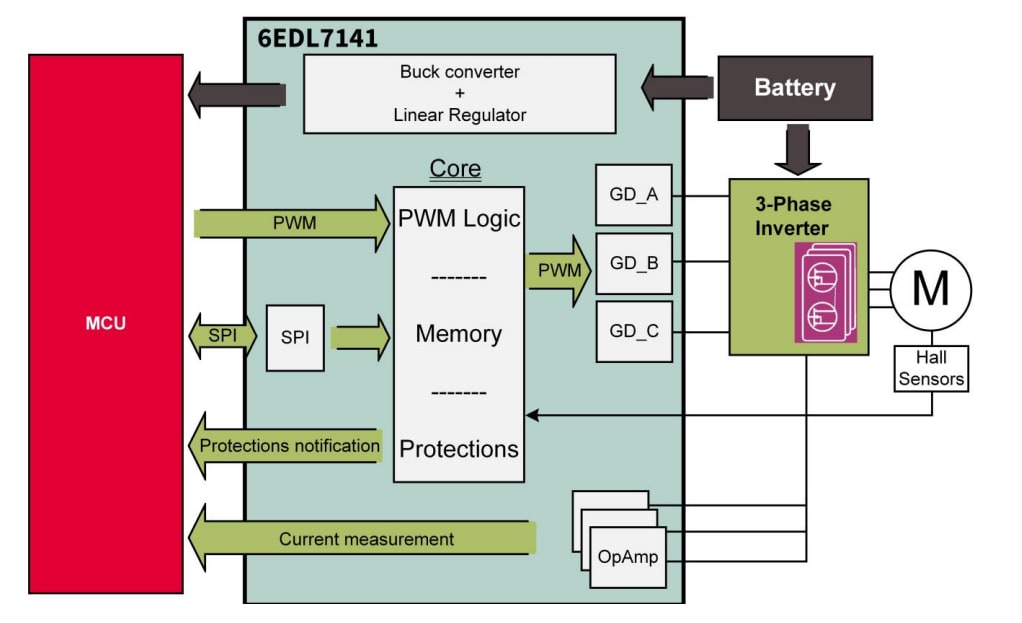

Infineon Technologies 6EDL7141ゲートドライバICは、3相BLDCまたはPMSMモータ駆動アプリケーションを対象に設計されています。6EDL7141は、3つのハーフブリッジドライバを実現しており、それぞれがハイサイドおよびローサイドのN型MOSFETを駆動できます。さらに、通常の動作でHSとLSスイッチの間の電流シュートスルーを防止するために、プログラマブル・デッドタイム遅延が備わっています。

Infineon 6EDL7141ゲートドライバICには、100%負荷サイクルおよび低電圧供給動作をサポートしている低圧側および高圧側ゲートドライバを対象とした別途の充電ポンプがあります。ゲートドライバは、7V、10V、12V、または15V供給にプログラミングできます。駆動信号のスルーレートは、細かい粒度でプログラミングされており、EMI放出を低減できます。

6EDL7141には、電源電圧とシステム・パラメータの監視といった不利な条件時のアプリケーションの堅牢性の向上を目的に、多数の保護機能が実装されています。

統合SPIには、電流センスアンプのゲイン、ゲートドライバのスルーレート制御、さまざまな保護機能、またはゲートドライバ電圧といった、詳細な障害報告と柔軟性に富んだパラメータ設定の両方が備わっています。

特徴

3相スマートゲートドライバ
- 5.5V~60V動作供給電圧（推奨動作状態）
- 1.5Aシンク/1.5Aソース・ピーク・ゲート・ドライバ電流
- プログラマブル駆動電圧（7V、10V、12V、15V）
- 独立したプログラマブルハイサイドおよびローサイドスルーレート制御
- 電源オン/オフ切り替えのための個別にプログラミングできるデッドタイム
- 最大200kHzの3PWMまたは6PWM入力を使用した制御
- ホールセンサあり/なしで1PWMを使用するための内蔵通信テーブル
集積電源
- プログラマブルスイッチング周波数を備えた高効率の同期バックコンバータ
- 供給ゲートドライバ充電ポンプ、DVDDリニアレギュレータ、内部および外付け部品の両方
- MCUおよびその他のコンポーネント供給（DVDD）を目的とした300mAの電流能力が備わったリニアレギュレータ
- 低供給電圧であってもゲートドライバを供給するためのデュアル充電ポンプ
３つの統合電流検出アンプ
- ゲインとオフセット調整
- 構成可能な低圧側R_DSONセンシング

3つの統合ホールセンサコンパレータ
信号監視用の統合ADC
ロックローター検出
3.3V/5V 互換デジタルインターフェイス
プログラマブルSPI デジタルインターフェイス
保護機能
- プログラマブル・ブレーキ応答あり外部ブレーキ
- 電流センス・アンプ（プログラマブル）での過電流保護（OCP）
- バックコンバータとDVDDリニアレギュレータ（プログラマブル）の過電流保護（OCP）
- 内部および外部電源用の低電圧ロックアウト（UVLO）
- バックコンバータとDVDDリニアレギュレータの過電圧障害（OVLO）レポート
- 過渡温度警告とシャットダウン(OTW, OTS)
- プログラマブル・ウォッチドッグ・タイマー
- nFAULTおよびSPIレジスタを介したレポート

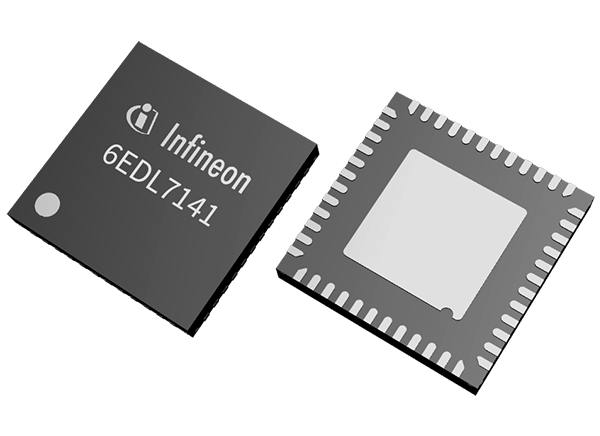

放熱特性に優れた48pin VQFNパッケージ
