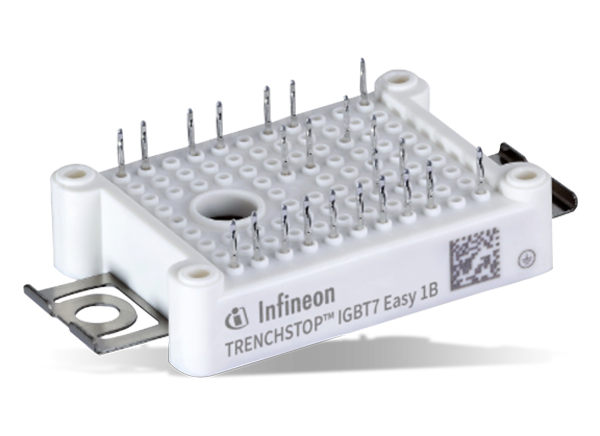

Infineon Technologies EasyPIM™ IGBTモジュール
Infineon Technologies EasyPIM™ IGBTモジュールは、3相入力整流器PIM IGBTモジュールで、TRENCHSTOP™ IGBT7、エミッタ制御7ダイオード、NTC/PressFit技術が採用されています。このモジュールは、dv/dtの制御性の強化、FWDの柔らかさの向上、スイッチング損失の最適化、8µsの短絡堅牢性が特徴です。EasyPIM（パワー統合モジュール）は、非常に小さなサイズで、さらなる高電力の実現に役立ちます。このモジュールは、エネルギー効率要件を満たすようにシステムコストと損失を削減します。一般的なアプリケーションには、補助インバータ、エアコン、サーボモータ、過熱、換気、空調（HVAC）があります。
特徴
- 低オン状態電圧VCE(sat)およびVF
- 過負荷でのTvj op=175°C
- dv/dtの強化された制御性
- dv/dt=5kV/µs向けに最適化されたスイッチング損失
- 8μsの短絡耐性
- 改善されたFWD柔らかさ
- さらなる小型電源モジュールの使用による、さらなる高電力密度
- エネルギー効率要件を満たす低損失
- 損失とEMIの間の最適化されたトレードオフ
- より低いシステムコスト
アプリケーション
- 補助インバータ
- エアコン
- サーボモータ
- モータ制御とドライバ
- 過熱、換気、空調（HVAC）

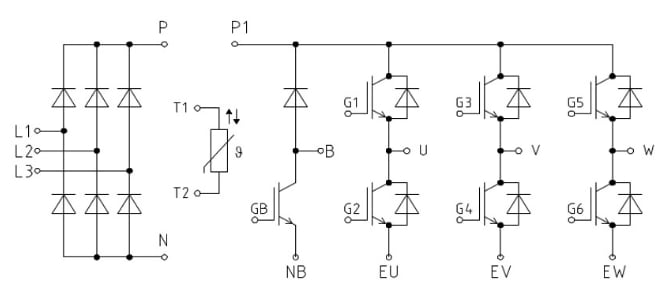

回路図
ビデオ
関連製品
Infineon Technologies FP10R12W1T7_B11 EasyPIM™1B IGBTモジュール
1200V、10A 3相入力整流器PIM IGBTモジュールで、TRENCHSTOPおよびエミッタ制御ダイオードが搭載されています。
Infineon Technologies EVAL-M1-6ED2230-B1評価ボード
モータ制御を目的としたiMOTION™ MADKとの互換性があるパワーボードが搭載されています。
