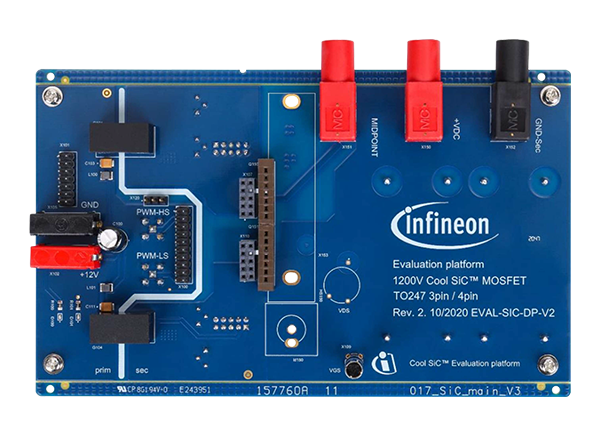

Infineon Technologies EVAL_PS_DP_MAINユニバーサル評価プラットフォーム
Infineon Technologies EVAL_PS_DP_MAINユニバーサル評価プラットフォームは、TO247 3ピンまたは4ピンパッケージに格納されたEiceDRIVER™ゲートドライバICの実証に使用するように設計されています。EVAL_PS_DP_MAINボード設計は、このマザーボードおよび現時点で2枚のドライブカードに分割されており、将来的に拡張できます。
一番目のドライブカード（REF_PS_SIC_DP1）は、寄生ターンオンを防止するアクティブ・ミラークランプを集積したEiceDRIVER™ 1EDCコンパクト1EDC20I12MHを搭載しています。二番目のドライブカード（REF_PS_SIC_DP2）は、VCC2が+15VおよびGND2が負の場合にバイポーラ電源を使用できるEiceDRIVER™ 1EDCコンパクト1EDC60H12AHを搭載しています。EVAL_PS_DP_メインマザーボードは、800Vの最高電圧および130Aの最大パルス電流が特徴です。
特徴
- VCC2ゲートドライブ電源電圧-5V～+20V
- +5Vでの固定VCC1電源
- SMA-BNCコネクタ経由のゲート接続
- オプションの同軸シャントを使用した電流計測
- 最適化された通信ループ
- 外部負荷インダクタ接続
- さまざまな温度での試験実施を実現するヒートシンク設計
関連評価ボード
Infineon Technologies CoolSiC™ MOSFET 1200V評価プラットフォーム
45mΩ CoolSiC™ 1200V SiC Trench MOSFETとEiceDriver™ ゲートドライバ ICを実証します。
Infineon Technologies REF-1EDC60H12AHDPV2バイポーラ電源機能ボード
バイポーラ電源機能ボードは、ユニバーサル評価プラットフォームの2番目のドライブカードです。
Infineon Technologies REF-1EDC20I12MHDPV2ミラークランプ機能ボード
1EDC60H12AH EiceDRIVER™ ICを搭載したユニバーサル評価プラットフォームで初となるドライブカードです。
関連製品
Infineon Technologies 1チャンネルEiceDRIVER™ MOSFETゲートドライバIC
2EDNは、制御IC間の重要なリンクと強力なMOSFETならびにGaNスイッチングデバイスをリンクさせる上で不可欠です。

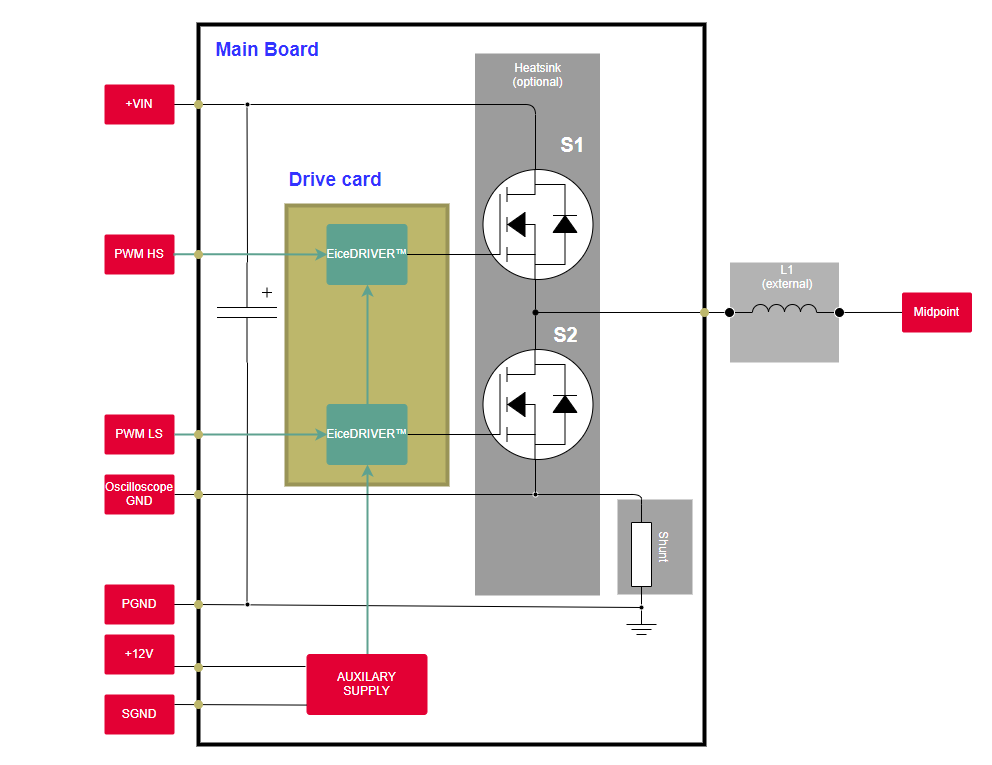

ブロック図

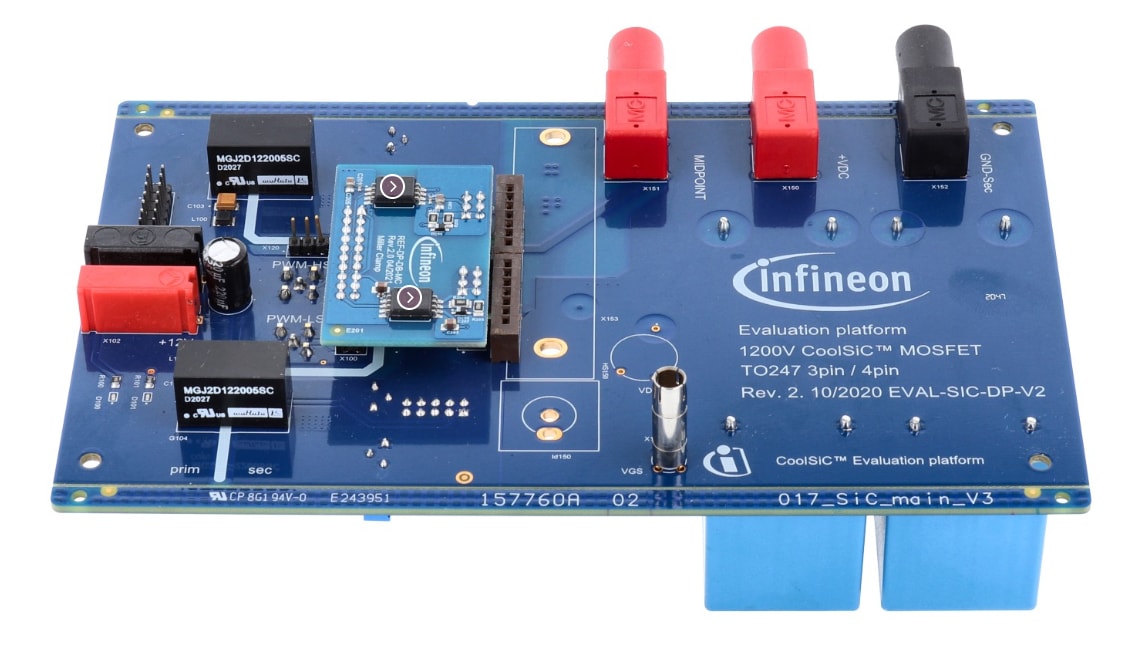

概要
公開: 2021-10-25
| 更新済み: 2022-03-28
