Infineon Technologies OptiMOS™ 6パワーMOSFET
Infineon Technologies OptiMOS™6パワーMOSFETは、次世代の最先端のイノベーション、およびベストインクラスの性能を備えています。OptiMOS 6ファミリには、性能の大幅なメリットを実現できる薄型ウェハ技術が活用されています。代替製品と比較すると、OptiMOS 6パワーMOSFETは、30%のRDS（ON）を削減しており、同期整流用に最適化されています。
さらに、このデバイスには、改善された性能指数（FOM - RDS(on) x Qg、Qgd）もあり、設計者は効率性の向上とシステムコストの削減を実現できます。OptiMOS 6は、RDS(on)損失がさらに頻繁になる高電力を出力する利点を維持し、動作範囲全体にわたってより良い性能をもたらします。
40VパワーMOSFETS
Infineon Technologies OptiMOS™ 6 40VパワーMOSFETは、サーバ、デスクトップPC、ワイヤレス充電器、急速充電器、OR接続回路のスイッチドモード電源（SMPS）での同期整流を始めとして、さまざまなアプリケーションおよび回路向けに最適化されています。SMPSアプリケーションでは、OptiMOS 6は、広範な出力電力全体にわたって効率を最適化することを目的とした完璧なソリューションで、低負荷条件と高負荷条件の間のトレードオフを回避します。

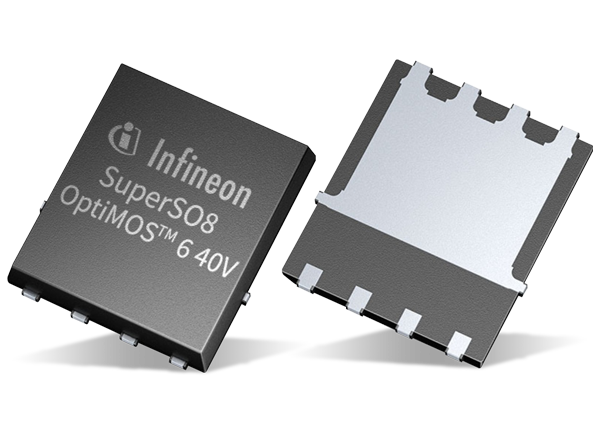

OptiMOS 6 40V Power MOSFETは、SuperSO8 - 5mm x 6mm RDS(on)範囲5.9mΩ～最低0.7mΩ、PQFN 3.3mm x 3.3mm RDS(on)範囲6.3mΩ～最低1.8mΩの、2種類のパッケージでご用意があります。
特徴
- 代替製品との比較:
- RDS(ON) NCC 30%
- FOM Qg x RDS(on)が29%改善
- FOM Qgd x RDS(on)が46%改善
- 同期整流用に最適化済
- ORing回路に最適
- RoHSに準拠 - ハロゲンフリー
- 定格MSL1
- 最高システム効率
- 並列要件を低減
- 増大した電力密度
- 非常に低い電圧オーバーシュート
- スナバ回路の必要性を削減
- システムコスト削減
アプリケーション
- SMPS
- サーバ
- 電気通信
- 充電器
- ドライブ
- マルチコプタ
- ワイヤレス充電
Associated Dev Tools
Infineon Technologies EVAL_6EDL7141_TRAP_1SHモータ駆動ボード
GEOX™ 6EDL7141スマート3相ドライバに基づいた高効率の完全保護ボードです。
Infineon Technologies EVAL 2ED2101 HB-LLC評価ボード
SOI高圧側および低圧側2ED2101S06Fゲートドライバのスイッチング性能の実証に使用します。
Infineon Technologies EVAL_TOLL_72VDC_2KW 評価ボード
OptiMOS™ 6 120VパワーMOSFETテクノロジーを使用します。
Associated Products
Infineon Technologies OptiMOS™ 6 100VパワーMOSFET
SuperSO8 & PQFN 3.3x3.3パケージに収められて販売されており、高スイッチング-高周波アプリケーション向けに最適化されています。
ビデオ

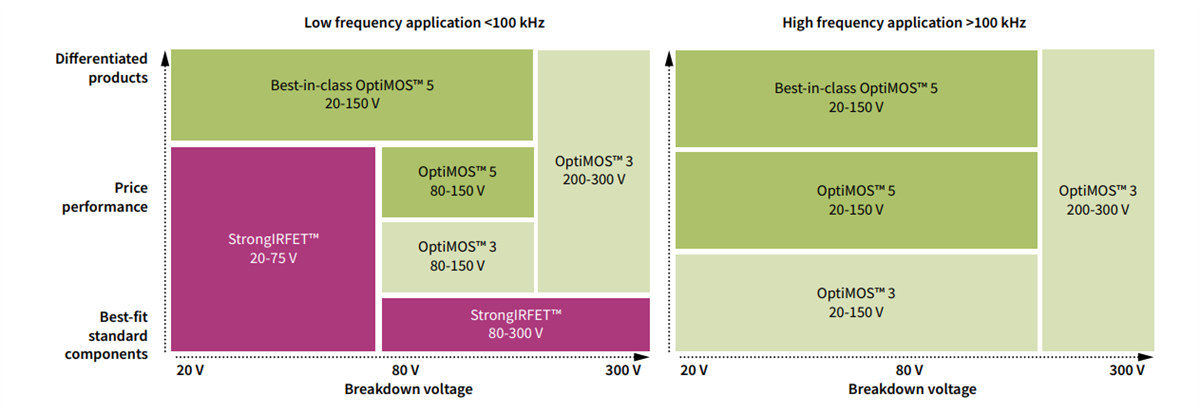

電圧の比較

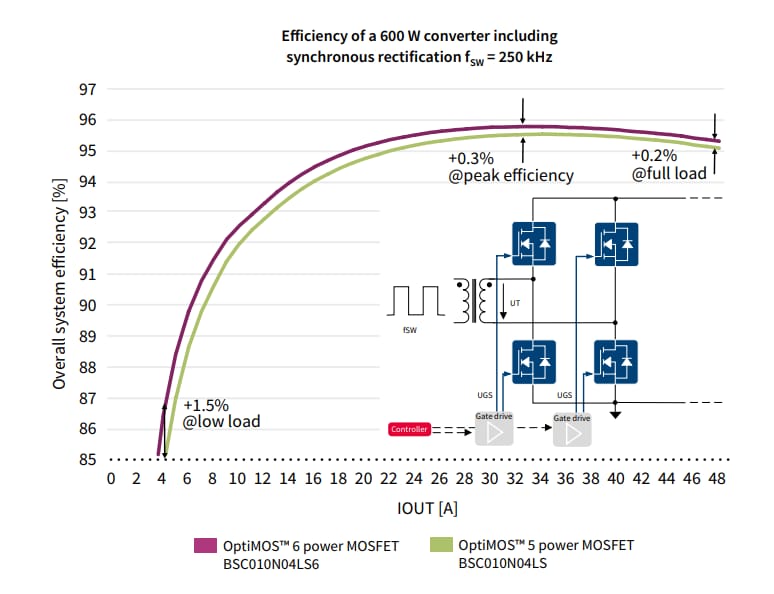

システム効率
