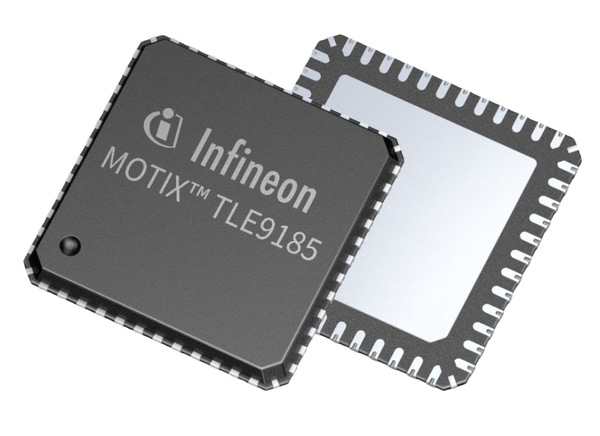

Infineon Technologies MOTIX™ TLE9185QX/TLE9185QX V33 BLDCドライバIC
Infineon Technologies TLE9185QX/TLE9185QX V33 BLDCドライバICは、電源とサポート機能を備えた三相ドライバICです。BLDCドライバICは、3.3V（TLE9185QX V33）または5V（TLE9185QX）低ドロップアウト電圧レギュレータ、BDLCモーター制御用ハーフブリッジ3個、電流センスアンプ1個、32ビットSPIインターフェイス1台が特徴です。
TLE9185QX V33は診断機能と監視機能を搭載しており、3.3Vマイクロコントローラを使用した動作を目的としています。対称的に、TLE9185QXは診断機能と監視機能で構成されており、5.0Vマイクロコントローラで作動するように設計されています。
特徴
- 低ドロップ電圧レギュレータ3.3V（TLE9185QX V33）、5V（TLE9185QX）、主電源で250mA
- ハーフブリッジ・ゲートドライバ（外部NチャンネルMOSFET用）3台
- 適応型MOSFETゲート制御
- 低圧側に対応できる電流センスアンプ（CSA）1個（保護と診断を目的に利得の設定が可能）
- ウェイクアップソースを設定可能
- 最大25kHzまでのPWM周波数に対応できるPWM入力6個
- 巡回冗長検査（CRC）を搭載した32ビット対応シリアル・ペリフェラル・インターフェイス（SPI）
- 通常モード、停止モード、スリープモードでの周期的なサイクルウェイクアップ
- ドレイン・ソース間の監視、オープン負荷検出、タイムアウト（時間）の設定が可能、ウィンドウウォッチドッグ
- 温度過昇および短絡保護機能
アプリケーション
- 補助ポンプ（燃料、水など）
- ブロアモーター
- エンジン冷却ファン
- サンルーフ・モジュール
- 転送ケース
その他のリソース

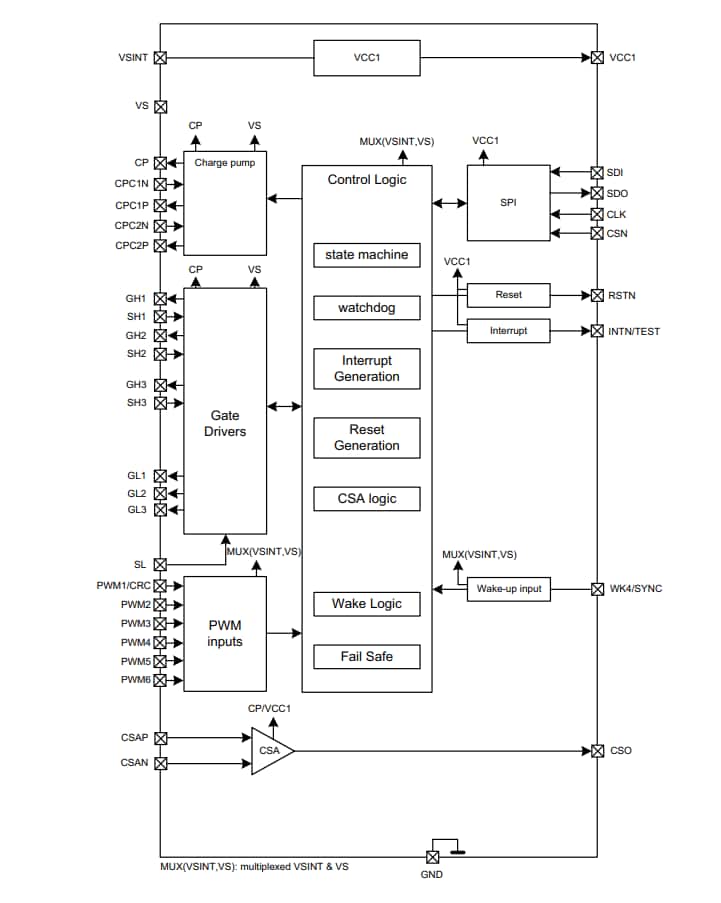

ブロック図
ビデオ
公開: 2021-10-22
| 更新済み: 2023-02-06
