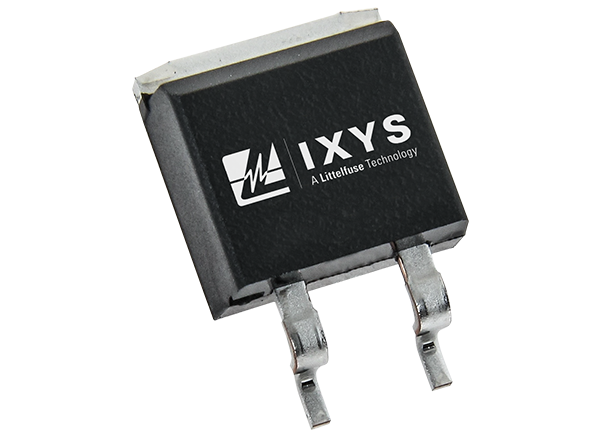

IXYS IXBx14N300HV逆伝導BiMOSFET™ IGBT
IXYS IXBx14N300HV逆伝導BiMOSFET™ IGBTには、MOSFETとIGBTの強みが組み合わされています。これらの高電圧デバイスは、その飽和電圧と固有のダイオードの順方向電圧降下の両方の正の電圧温度係数によって、並列動作に最適です。「無料」の真性ボディダイオードはIXBx14N300HV BiMOSFET IGBT保護ダイオードとしての役割も果たすため、デバイスをOFFにする際の誘導負荷電流の代替経路を実現しており、高Ldi/dt過渡電圧がデバイスに損傷を与えてしまうことを防止します。
IXBx14N300HV BiMOSFET IGBTを使用すると、電源設計者は、複数の直列並列低電圧、低電流定格デバイスを排除できます。これによって、必要なパワーコンポーネントの数が削減され、関連するゲート駆動回路が簡素化されます。この機能によって、より低いコストと信頼性の向上が備わった、はるかにシンプルなシステム設計がもたらされます。
IXYS IXBx14N300HV BiMOSFET™ IGBTは、TO-263HV（IXBA14N300HV）およびTO-268HV（IXBT14N300HV）パッケージでご用意があります。これらのデバイスは、-55°C～+150°Cの接合部温度範囲が特徴です。
特徴
- 「無料」の真性ボディダイオード
- 複数の直列-並列低電圧、より低い電流定格デバイスを排除することでスペースを節約
- 高電力密度
- 高周波数動作
- 低伝導損
- ドライブを簡素化するMOSゲートターンON
- 4000V電気絶縁
- 低ゲートドライブ要件
アプリケーション
- スイッチモードおよび共振モード電源
- 無停電電源（UPS）
- レーザー発生器
- コンデンサ放電回路
- ACスイッチ
仕様
- 3000Vコレクタ・エミッタ間電圧（VCES）
- 3000Vコレクタ・ゲート間電圧（VCGR）
- ゲート・エミッタ間電圧： ±20V(VGES)
- +25°C（IC25）での± 38Aコレクタ電流
- ±100nAゲート漏れ電流（IGES）
- +110°C（IC110）での± 14Aコレクタ電流
- 2.7Vコレクタ・エミッタ間飽和電圧（VCE(sat)）
- 短絡耐性時間（tsc）：10μs
- コレクタ電力損失（PC）：200W
- 接合部温度範囲：-55°C～+150°C

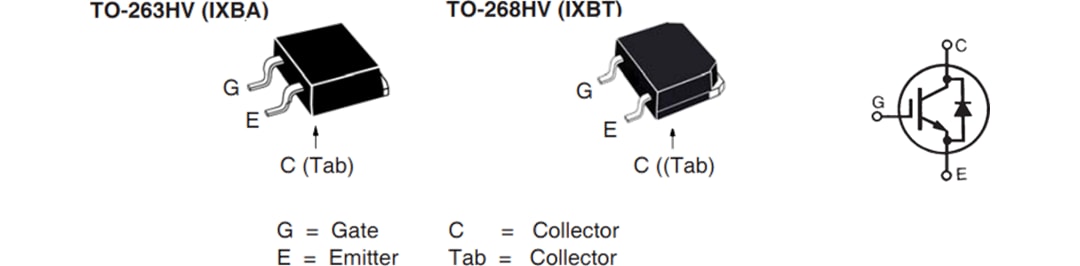

ピン指定とスキーム

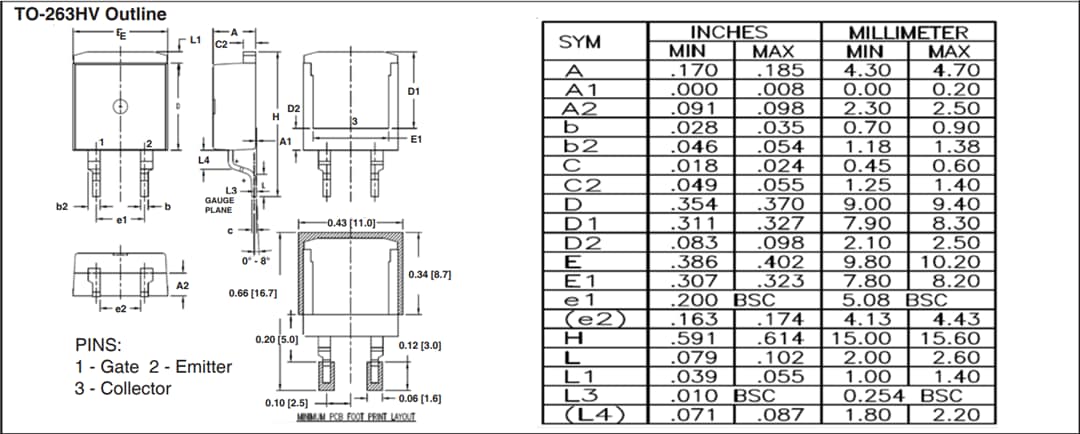

TO-263HVパッケージの外形

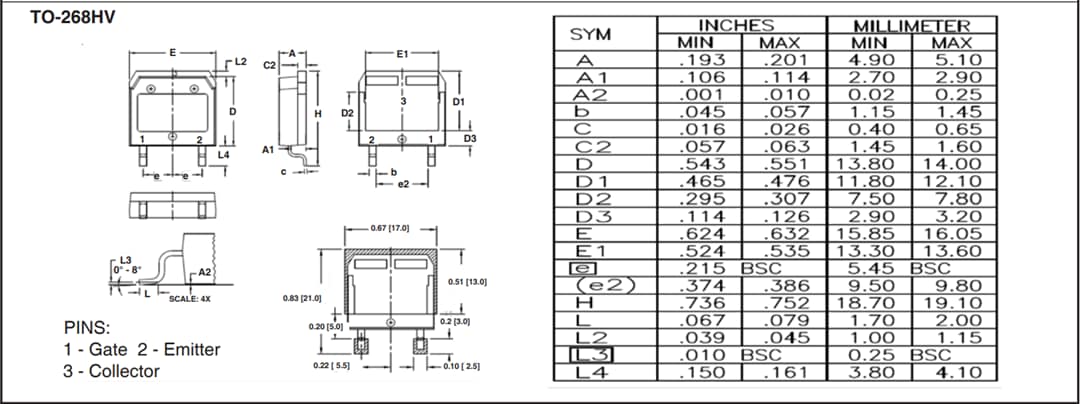

TO-268HVパッケージの外形
