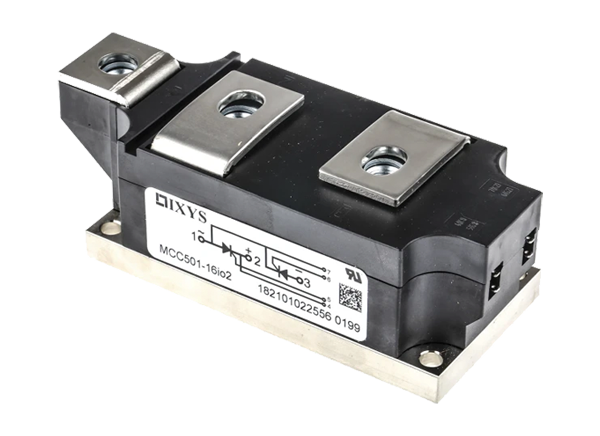

IXYS Mxx501デュアル・サイリスタ・モジュール

IXYS Mxx501デュアル・サイリスタ・モジュールは、定格電流時の信頼性と性能の最大化を目的に全圧接点構造を活用しています。このシリーズは、1200V～1800Vの繰り返しピークOFF状態電圧（VDRM）および繰り返しピーク逆電圧（VRRM）に対応します。その他の機能には、-40°C～+125°C動作温度範囲、503A最大平均ON状態電流（TC = +85°C）、1195A公称RMS ON状態電流（TC = +55°C）があります。

IXYS MCC501デュアル・サイリスタ・モジュールは、業界スタンダードの外形に準じて設計されており、広範なアプリケーションに最適です。

特徴

  • 全圧接点構造
  • 定格電流での最大限の信頼性と性能を発揮
  • 業界スタンダードの外形に準じた設計

仕様

  • 1200V～1800V繰り返しピークOFF状態電圧および繰り返しピーク逆電圧
  • 1300V～1900V非繰り返しピークOFF状態電圧および非繰り返しピーク逆電圧
  • -40°C～+125°C動作温度範囲
  • 503A 最大平均ON状態電流、TC = +85°C
  • 347A最大平均ON状態電流、TC = +100°C
  • 1195A公称RMS ON状態電流、TC = +55°C
  • 985A DC ON状態電流、TC = +55°C

関連のある製品

シングルおよびデュアルサイリスタモジュール

IXYS シングルおよびデュアルサイリスタモジュール

800V～2200V反復性ピーク逆電圧、DBCテクノロジーが搭載されているシングルまたはデュアルサイリスタモジュールです。

Learn MoreIXYS シングルおよびデュアルサイリスタモジュール について View ProductsIXYS シングルおよびデュアルサイリスタモジュール に関連

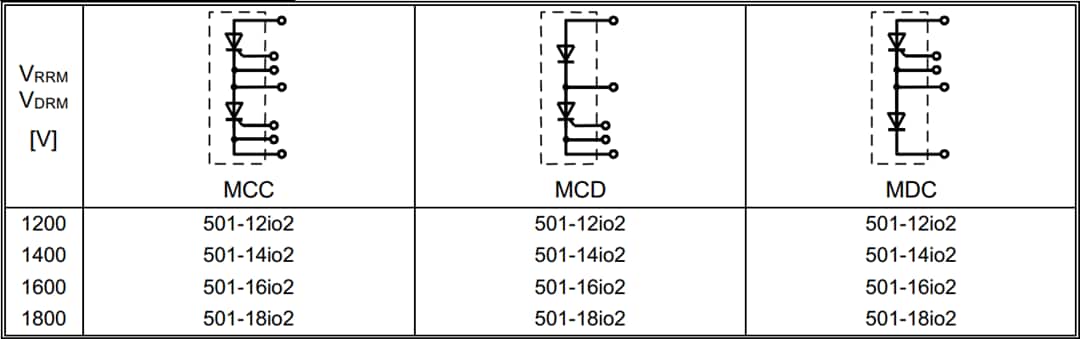

内部回路図と電圧

チャート - IXYS Mxx501デュアル・サイリスタ・モジュール

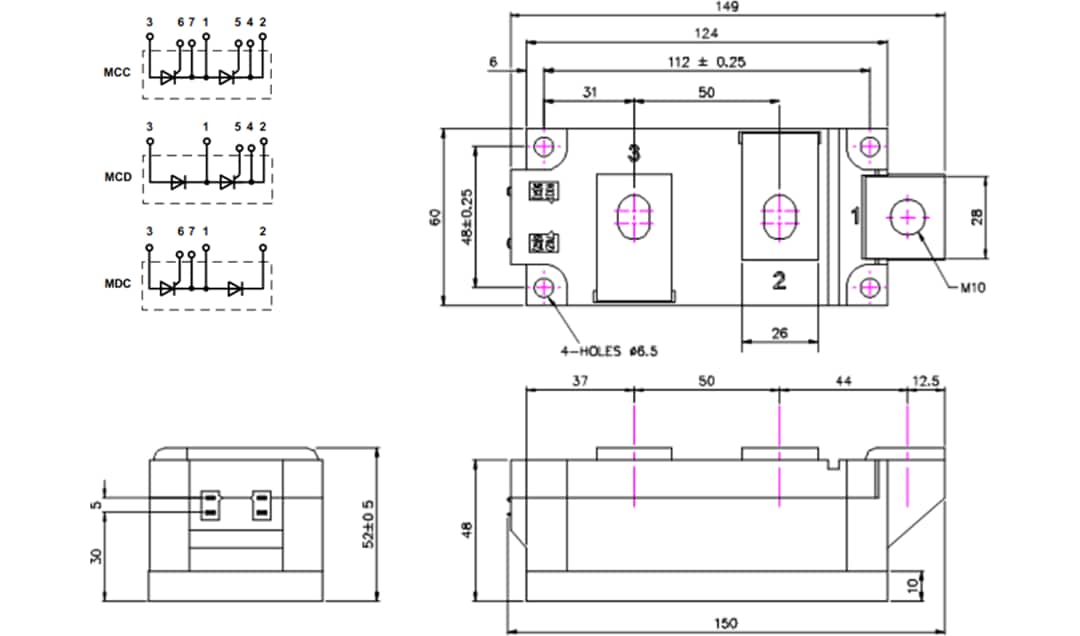

パッケージの外形

機械図面 - IXYS Mxx501デュアル・サイリスタ・モジュール
