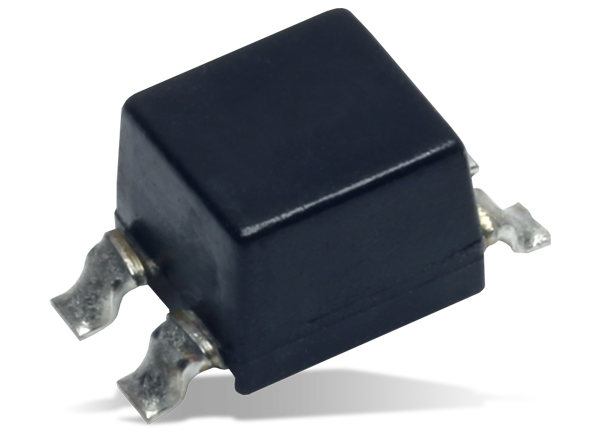

KEMET DCラインフィルタ
KEMET Electronics DCラインフィルタは、コモン・モード・チョークまたはコイルで、さまざまな特性があります。これらのコイルは、M-500CT、SH、SHO、SBT、SBT-01W、SNT、SPF、ST、ST-110、SBS9080、ビーズリード、ビーズ巻線シリーズの各タイプでご用意があります。KEMET Electronics DCラインフィルタは、表面実装またはスルーホールで、動作温度範囲は-20°C～+120°C（モデルに応じて異なる）です。これらのDCラインフィルタは、RoHSに準拠しており、ニッケル亜鉛 (Ni-Zi) フェライト・コアで設計されています。一般的なアプリケーションには、オーディオビジュアル機器、家電製品、電源、オフィス・オートメーション機器があります。
アプリケーション
- AV機器
- 家庭用電化製品
- 電源
- オフィスオートメーション設備
仕様
- M-500CT
- 定格電圧: 50VDC
- 絶縁抵抗: >10MΩ
- 動作温度範囲: -25°C～+70°C、+75°C、または+85°C
- SH
- 定格電圧範囲: 50VDC～150VDC
- 定格電流範囲: 1A～3A
- 動作温度範囲: -25°C～+60°Cまたは+80°C
- SHO
- 定格電圧: 50VDC
- 定格電流範囲: 0.8A～4A
- 動作温度範囲: -25°C～+70°C、+75°C、または+80°C
- SBT
- 定格電圧: 50VDC
- DC抵抗範囲: 20Ω～50Ω
- 動作温度範囲: -25°C～+70°C
- SBT-01W
- 定格電圧: 50VDC
- 耐電圧範囲: 200VDC
- 動作温度範囲: -25°C～+70°C
- SNT
- 定格電流範囲: 0.5A～3.0A
- 最高定格DC抵抗範囲: 25mΩ～98mΩ
- 動作温度範囲: -20°C～+60°C
- SPF
- 600VDC耐電圧
- 絶縁抵抗: >10MΩ
- 動作温度範囲: -40°C～+120°C
- ST
- 500VDC耐電圧
- 動作温度範囲: -20°C～+65°Cまたは+75°C
- UL94 V–0難燃性等級キャップと終端ベース
- ST-110
- 定格電流: 50VDC
- 最高定格DC抵抗範囲: 3Ωまたは7.5Ω
- 動作温度範囲: -20°C～+75°C
- SBS9080
- 5A定格電流
- 定格電圧: 50VDC
- 動作温度範囲: -25°C～+50°C
- ビーズリード
- 5A定格電流
- インピーダンス: 2Ω～40Ω
- 動作温度範囲: -20°C～+70°C
- ビーズ巻線
- 定格電流範囲: 1.5A～3.5A
- 2～5ターン
- 動作温度範囲: -25°C～+60°Cまたは+65°C
