KEMET 53Rおよび58R EMIサプレッションコンデンサ
KEMET 53Rおよび58R EMIサプレッションコンデンサは、コンデンサの故障によって感電にさらされない状況を目的に設計されています。53R小型コンデンサは、THBグレードの3Bレベルを組み合わせたX2テクノロジーを活用しており、小さなピッチで高い静電容量密度と高い静電容量値を備えています。53Rおよび58Rコンデンサは、UL 94V-0の要件を満たす材質のボックス内に自己消火性樹脂で封入された金属化ポリプロピレンフィルムで構成されています。これらのコンデンサは、 AEC–Q200認定、RoHS準拠で、-40°C～+110°Cの温度範囲内で動作します。代表的なアプリケーションには、LEDドライブ、スマート・ユーティリティ・メーター、ソーラー・マイクロ・インバータ、ワイヤレス電力伝送のEMIフィルタ、家電などがあります。
R53Bコンデンサは、UL 94V-0の要件を満たす材質のボックス内に自己消火性樹脂で封入された金属化ポリプロピレンフィルムで構成されています。R53Bコンデンサは、+125°Cという高い動作温度定格、350VAC および800VDC の電力定格、およびJS709Cに基づく低ハロゲン含有量を特徴としています。R53Bコンデンサは、コンデンサの故障によって感電にさらされない状況での使用を目的としており、過酷な環境条件に最適であり、厳しい車載用電子機器評議会のAEC-Q200認証要件を満たしています。

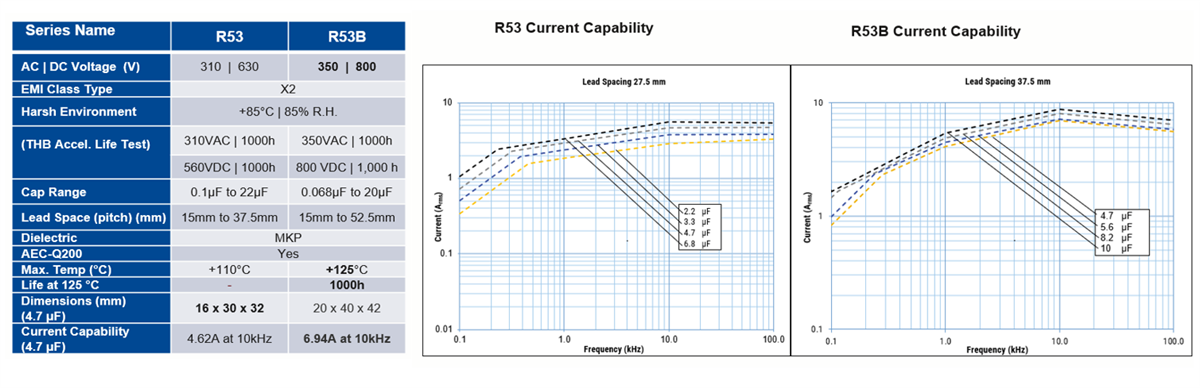

比較
特徴
- クラス X1（IEC60384-14）（58R）/ クラス X2（IEC60384-14）（53R）
- 高静電容量密度
- 小さなピッチでの高静電容量値
- 過酷環境の機能
- IEC 60286-2に従ったテープとリール
- RoHS準拠および無鉛終端
- ENEC、UL、cUL、およびCQCの承認
- 自己回復特性
- 内部パラレル構造
- 自動車（AEC-Q200）グレード
アプリケーション
- 自動車：
- ワイヤレス電力伝送におけるEMIフィルタ
- DC/DCおよびDC/AC変換
- スマートユーティリティメーター
- ソーラーマイクロインバータ
- LEDドライバ
- 家電
- 静電容量性電源とエネルギーメーター
仕様
- THBグレードIIIB：
- IEC 60384-14に準拠した85°C、85% RH、および1,000時間 @310VAC
- THBグレードIIIB：
- 85°C、85% RH、および1,000時間 @560VDC IEC 60384-14に準拠
- 310VAC 50/60Hz定格電圧
- ≤630VDC 推奨DC電圧
- 0.1µF～22µFの静電容量範囲
- 15mm～37.5mmのリード間隔
- ±20%および±10%静電容量許容差
- 1,900VDC での100%スクリーニング工場テスト
- 動作温度範囲：-40°C～+110°C

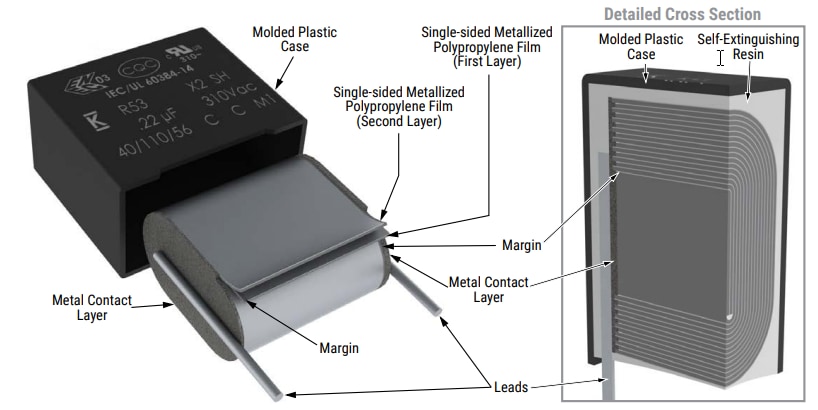

構造の概要

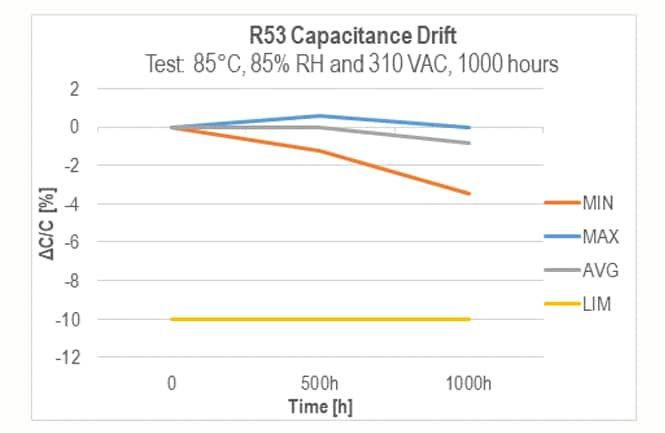

性能グラフ
データシート
その他のリソース
関連コンデンサ
KEMET EMI/RFI抑制コンデンサ
760VAC の最高電圧定格が備わっており、静電容量性電源に最適です。
KEMET AEC-Q200認定フィルム・コンデンサ
車載用に認定されており、10pF～µ210μFの容量範囲があり、2%～20%の公差が備わっています。
公開: 2021-01-25
| 更新済み: 2023-08-23
