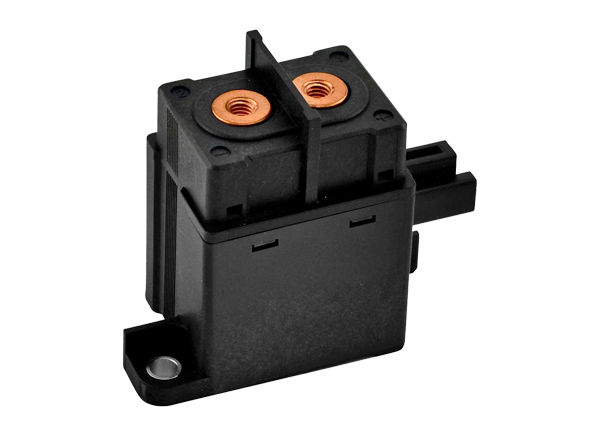

Littelfuse DCN大電流・高電圧DCコンタクタリレー
Littelfuse DCN大電流・高電圧DCコンタクタリレーによって設計エンジニアは、高電圧リレースイッチングをさまざまな大電流・高電圧アプリケーションに組み込むことができます。Littelfuse DCNコンタクタには、30A～500A連続キャリーおよび最高1800Vまでの電圧定格に対応します。磁気アークブローアウト設計によって、密閉されたガス充填アークチャンバ内の接点の間のアークが消散されます。コイルエコノマイザは、信号パルス幅変調を活用してコイルの電力と加熱を大幅に低減させることが特徴です。アプリケーションには、電気自動車（EV）、EVおよびハイブリッド電気自動車（HEV）の充電ステーション、電動フォークリフト、その他があります。
EVアプリケーションの例
- メインコンタクタ： トラクションバッテリの線（正と負の両方）に使用します。メインコンタクタは、トラクションバッテリを車両の電気駆動列全体に接続および全体から切断します。
- プリチャージ・コンタクタ： メインコンタクタを過剰な突入電流から保護することに使用します。プリチャージ・コンタクタは、一般的にバッテリ電圧の90〜98％のレベルまでパワーインバータのコンデンサを充電するために、プリチャージ抵抗器と一緒に使用します。
- チャージャー・コンタクタ： 車両が充電ステーションに接続されている時にバッテリチャージャーとトラクションバッテリの間で接続を確立することに使用します。
- 補助コンタクタ： HVバッテリによって稼働する、車両に搭載されている他の電子ブレード（電気ヒーター、ブロワ、A/Cコンプレッサ、空気圧ブレーキコンプレッサ、パワーステアリングポンプなど）を制御します。
特徴
- 密閉されたガス充填アークチャンバ内の接点の間のアークが消散される磁気アークブローアウト設計
- 信号パルス幅変調（PWM）を活用してコイルの電力と加熱を大幅に低減するコイルエコノマイザ
- 電気システム負荷極性に応じて性能を最適化する偏光および非極性接点設計オプション
アプリケーション
- EV
- EV/HEV充電ステーション
- 電気フォークリフト
- バッテリ切断装置と管理システム
- 無停電電源装置
- 再生可能エネルギー貯蔵
仕様
- 30A～500A連続キャリー
- -40°C～+85°C動作温度範囲
- 最高1800Vまでの電圧定格
- IP54およびIP67侵入保護
