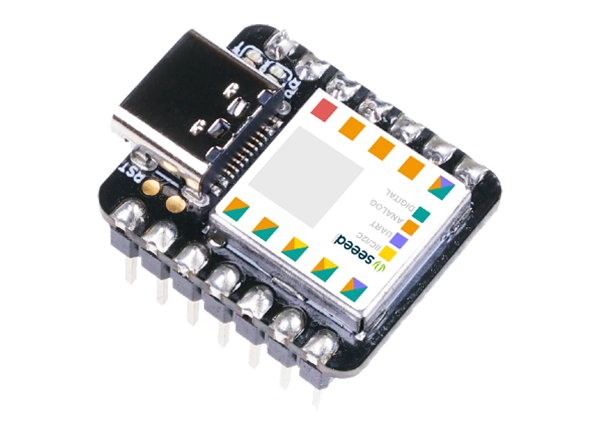

Seeed Studio Seeeduino XIAO（プレソルダー）ボード
Seeed Studio Seeeduino XIAO（プレソルダー）ボードは、SAMD21マイクロチップが埋め込まれているArduinoマイクロコントローラの評価に使用します。この拡張ボードは、ARM® Cortex®-M0+ 32ビット48MHzマイクロコントローラが特徴で、256KBフラッシュと32KB SRAMが搭載されています。XIAOプリソルダーボードは、ブレッドボードに対応しているArduino IDEとの互換性があり、バッテリ電源用のパワーパッドが付いています。代表的なアプリケーションには、ウェアラブル デバイス、ラピッド・プロトタイピング、DIY キーボード、USB開発があります。
特徴
- 最高48MHzまでで稼働するARM Cortex-M0+ CPU（SAMD21G18）
- 256KBフラッシュ、32KB SRAMストレージ
- 14個の GPIO ピン、11個のアナログ ピン、11個のデジタルピン、および 1 個のDAC出力ピン
- I2C インターフェイス x 1、UART インターフェイス x 1、SPI インターフェイス x 1
- 電源およびダウンロード インターフェース: USB Type-C インターフェース
- ユーザーLED 1個、電源LED1個、シリアルポートダウンロード用LED 2個
- リセットにすぐに接続できるリセットボタン2個
- バッテリ電源用パワーパッド
- Arduino IDEと互換性あり
- 投影カバー（回路の保護用）
- ブレッドボードに優しい
アプリケーション
- ウェアラブルデバイス
- ラピッドプロトタイピング（最小システムとしてのPCB拡張に直結）
- mini Arduinoを必要とするすべてのプロジェクトに最適
- DIYキーボード
- USB開発（USBからマルチチャンネルTTL/USBホストモードなど）
- DAC出力で複数のモック値を読み取る必要がある場合のシナリオ

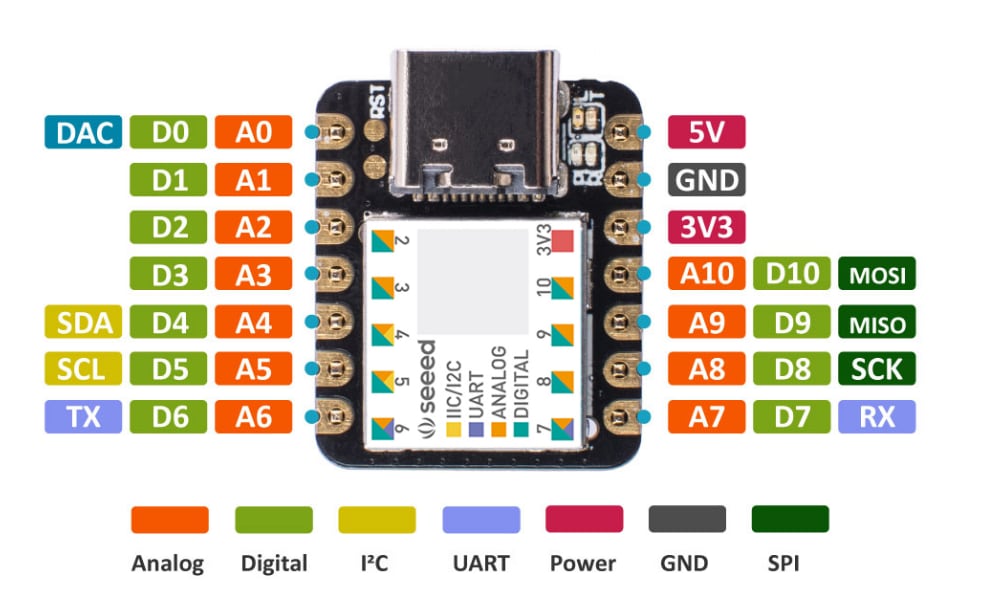

ピン配列図
