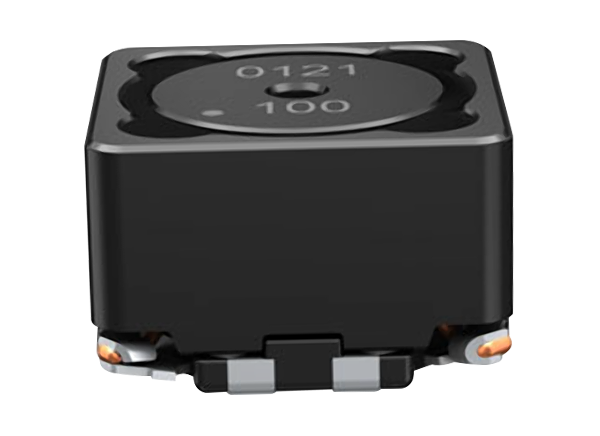

EPCOS / TDK B82464D6ダブルモードAEC-Q200 SMTパワーインダクタ
EPCOS/TDK B82464D6ダブルモードAEC-Q200 SMTパワーインダクタは、最高で500VDCまでの電圧範囲および非常に低いDC抵抗に対応しており、リードフリーのリフローはんだ付けに適しています。B82464D6コンポーネントは、標準的な結合係数99%、2.2µH～47µH定格インダクタンス範囲、1.71A～6.17A定格電流範囲が特徴です。B82464D6ダブルモードAEC-Q200 SMTパワーインダクタは、-55°C～+150°Cの温度範囲内で動作し、DC/DCコンバータ、1: 1トランス、コモンモードチョークアプリケーションに最適です。
特徴
- +150°Cまでの温度範囲
- 大定格電流
- 低DC抵抗
- 構造
- フェライトコア
- 磁気シールド
- エナメル銅巻線
- 溶接用端子
- 特殊な巻線技術が採用されており、低漂遊インダクタンスおよび高結合係数が備わっています。
- ターミナル
- CuSn6Pベース材料
- Snリード仕上げ（リードフリー）
- 電気メッキ
- 標準99%（平均）の結合係数
- 機能絶縁最高500V
- JEDEC J-STD 020Dで参照されている鉛フリーのリフローはんだ付けに適する
- AEC-Q200に認定
- RoHS準拠
アプリケーション
- コモンモードチョーク
- 特にSEPICトポロジを対象としたDC/DCコンバータ
- 1:1トランス
仕様
- 2.2µH～47µH定格インダクタンス範囲
- 1.71A～6.17A定格電圧範囲
- 寸法10.4mm2 x 6.3mm
- -55°C～+150°C動作温度範囲
- 95%～99%結合係数
- 0.018Ω～0.238Ω（標準）DC抵抗範囲
- ~2.5g（重量）
