EPCOS / TDK B58004不動態化スタック積層ピエゾアクチュエータ
Epcos / TDK B58004不動態化積層ピエゾ・アクチュエータには、高効率と堅牢な設計が備わっており、小さな絶縁ゾーンの助けを借りて分極亀裂を回避します。高アクティブ・スタック・テクノロジーB58004は、高温、高融解金属接着、湿度に対する抵抗性での高サイクル安定性が特徴です。その他の特徴には、銅内部電極160V偏向、3.0μF（typical）の容量があり、セラミック・ボディ5.2mm x 5.2mm x 30mmに収められています。
特徴
- 高アクティブ・スタック・テクノロジ
- 小型絶縁ゾーンを活用した高効率アクチュエータ設計
- 堅牢な設計で分極クラックを回避
- 高融解金属接着
- 高信頼性
- 高温での高サイクル安定性
- 湿度に対する優れた抵抗
アプリケーション
- Nano positioning systems
- High-precision valve control for liquids and gases
- Bonding wire machines
仕様
- 設計
- 高い結合係数がそなわっている、RoHSに準拠したPZT（チタン酸ジルコン酸鉛）セラミック
- 内部電極: 銅
- ボディサイズ: 5.2mm x 5.2mm x 30mm
- 不動態化スタック
- 偏光（160V）
- SVHC物質12626-81-2を含む
- 一般的な技術評価
- 推奨プリロード: 730N
- スタック表面温度範囲: -40°C～+160°C
- ストレージ温度範囲: -25°C～+45°C
- 電圧範囲: -10V～+180V
- 電流範囲: -30A～+30A
- 電気仕様
- 容量: 3.0µF typ.
- 絶縁抵抗: >100MΩ
- ストローク@ 160V (s): 59µm±10%
- 充電@ 160V (Q): 1.0mC±10%
- 容量@ 160V (C=Q/U): 6.20µF±10%
- エネルギー@ 160V (E=Q*U/2): 80mJ±10%
- 剛性@ 160V (kstack): 標準25.0N/µm

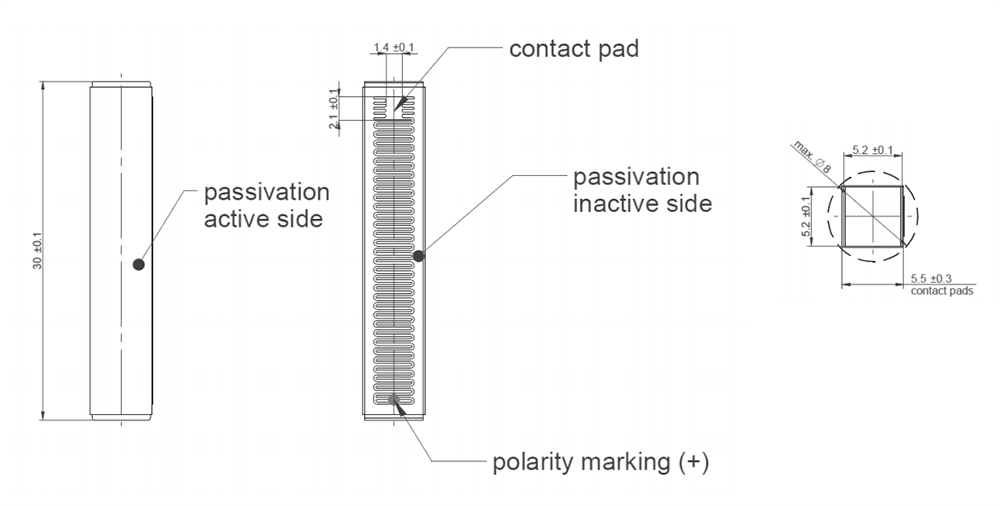

寸法
