TE Connectivity / Laird External Antennas VxJトリガ4または5ポート（Dashアンテナ下）

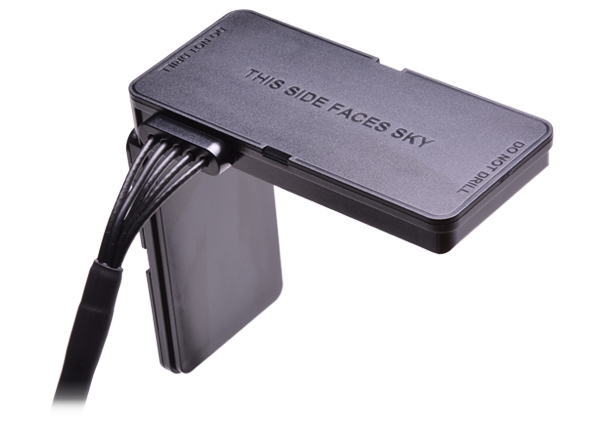

TE Connectivity / Laird外部アンテナVxJトリガ4または5ポート・アンダーダッシュ・アンテナは、車両のダッシュボードの下に取り付けるために設計されており、優れた信頼性の高い性能を目的としています。これらのアンテナは、独自のL字型設計が特徴で、換気ダクトなどのかさばる物と一緒に、あるいはそれらの上に取り付けることができます。水平および垂直の要素の両方を統合することで、従来のソリューションに比べて広範囲のネットワークに対応できます。VxJトリガ・アンテナは、独自の型式で、3G/4G/5G/ISM/CBRSセルラー、Wi-Fi®、GNSS周波数を実現しています。TE Connectivity / Laird外部アンテナVxJトリガ4または5ポート・アンダーダッシュ・アンテナは、輸送、公衆安全、フリート・オペレータ、車両追跡アプリケーションに最適です。
特徴
- 動作
- VPJアンテナ（5ポート）
- 3G/4G/5G/ISM/CBRS帯域での2ポート動作
- 低/高周波Wi-Fi帯域での2ポート動作
- GNSSグローバル・ナビゲーション・サービスを実現する1ポート・アクティブ・アンテナ
- VQJアンテナ（4ポート）
- 3G/4G/5G/ISM/CBRS帯域での2ポート動作
- 低/高周波Wi-Fi帯域での1ポート動作
- GNSSグローバル・ナビゲーション・サービスを実現する1ポート・アクティブ・アンテナ
- VPJアンテナ（5ポート）
- 独自のV-Pol/H-Polセルラー素子によって、高信号保持とデータスループットを保証
- 車両のアンダーダッシュの位置に最適
- VHBテープを介した2軸ボンディングによって、耳障りな動きに対する堅牢な取付を実現
- 1本のアンテナでのセルラー、Wi-Fi、GNSSの完全なカバレッジ
- IP67定格
アプリケーション
- トラック運送
- FirstNet/公衆安全
- 輸送/輸送
- アフターマーケットフリート
- 頑丈なLTEゲートウェイ
仕様
- GNSS
- 動作周波数範囲：1559MHz～1606MHz
- 5dBicパッシブゲイン
- 32dBicアクティブゲイン
- （標準）LNAゲイン：28dB～±3dB
- 電圧範囲：2.5VDC～7VDC
- ≤最大ノイズ指数: 2.5dB
- RHCP分極
- 50Ω公称インピーダンス
- 最大電流消費：8.5mA～±3mA
- 最大入力電力: -10dBm
- 周波数範囲：698MHz～5900MHz
- 4または5ポート
- 50Ω公称インピーダンス定格
- 最大電力：5W
- ピークゲイン：5dBi
- 最大VSWR：<3.1:1
- 温度範囲：-40°C～+85°C
- 材質
- ブラックPCレードーム
- 黒色914mm（3フィート）ケーブル
