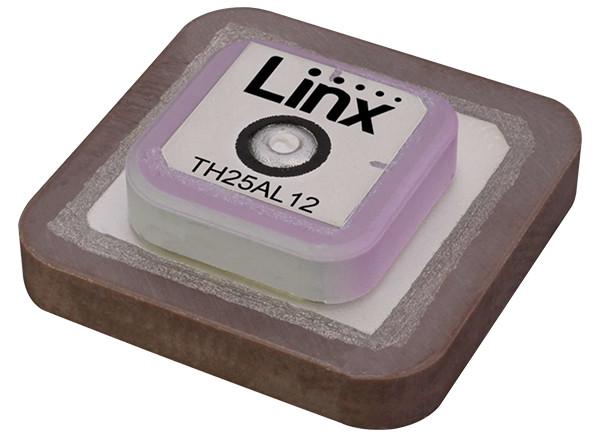

TE Connectivity / Linx Technologies ANT-GNCP-TH25AL12 L1/L2セラミックパッチGNSSアンテナ
TE Connectivity/Linx Technologies ANT-GNCP-TH25AL12 L1/L2セラミックパッチGNSSアンテナは、L1 / E1/B1およびL2/L2C帯域のGPS、Galileo、GLONASS、Beidou、QZSSシステムをサポートしています。TE Connectivity / Linx Technologies ANT-GNCP-TH25AL12 L1/L2セラミック・パッチGNSSアンテナは、優れたゲインおよび放射パターン性能を実現しており、高ロケーション精度、高速衛星信号受信とロックが搭載されたソリューションをサポートしています。ANT-GNCP-TH25AL12には、車載規格AEC-Q200 Grade 2をサポートしている+105°Cまでの拡張温度範囲が備わっています。このアンテナは、接着パッチを使用して取り付けられており、はんだピン信号接続を備えています。
特徴
- 1575.42MHzの性能
- 電圧定在波比：≤1.2
- ピークゲイン：3.0dBi
- 軸比：11.4dB
- 1228MHzの性能
- ≤1.4電圧定在波比
- ピークゲイン：-2.31dBi
- 軸比：21.6dB
- アンテナ表面に対する指向性放射パターン直交
- 右開き偏光（RHCP）
- +105°Cまでの拡張動作
- PCBへの接着マウント
- はんだピン信号接続
アプリケーション
- グローバル・ナビゲーション
- GPS L1C、L1C/A、L2
- Galileo E1
- GLONASS L1、L2
- Beidou B1I、B1C
- QZSS L1、L2C
- タイミング・ソリューション
- 車載ロケーション
開発ツール
TE Connectivity / Linx Technologies TH25L1 GNSSCPアンテナ評価キット
設計者は、TH25L1 GNSSCPアンテナまたはプロトタイプ設計を評価できます。
公開: 2021-11-01
| 更新済み: 2023-07-24
