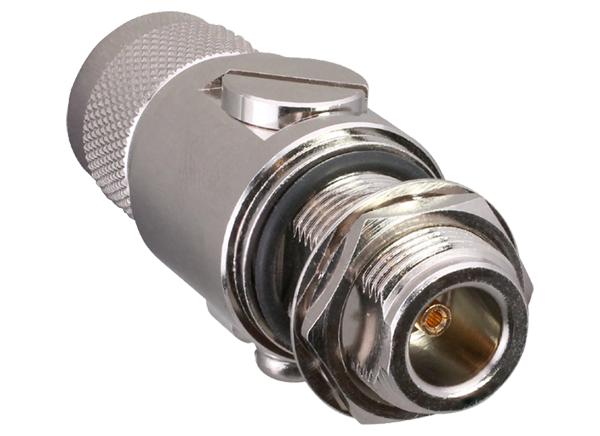

TE Connectivity / Linx Technologies ARR-NF密閉バルクヘッド落雷用アレスタ
TE Connectivity / Linx Technologies ARR-NFシールド・バルクヘッド落雷用アレスタは、雷雨によって直接地面に発生する過度の電流を変動させることによって、電子回路の過負荷に対する保護を実現しています。IP67定格ARR-NFコンポーネントには、シリコンガスケット、5/8インチワッシャー、5/8インチ-24六角ナット、オプションの取付ブラケットがあります。これらのデバイスは、0Hz最大8GHz（モデルにより異なる）で動作し、耐食性、振動、機械的/熱衝撃要件を満たすように試験されています。ARR-NF落雷用アレスタは、屋外ネットワークアプリケーション、ならびに低消費電力LPWA、プライベート・セルラー・ネットワーク、公衆安全、IoT、セルラー車両インフラ、セルラーIoT、セルラー、WiFi 6E/6/5/4アプリケーションに最適です。
特徴
- 0Hz～最大8GHz動作
- ガス放電DCパススルータイプ
- 接続
- Nプラグ（オス）、金メッキ真鍮センターコンタクト
- Nジャック（メス）、金メッキ真鍮センターコンタクト
- IP67定格
- 付属品
- 真鍮六角ナット
- ワッシャー
- シリコンガスケット
- オプションの取付ブラケット
- RoHSおよびREACHに準拠
アプリケーション
- 屋外ネットワーク
- 低消費電力、広域（LPWA）
- ヘリウム™
- LoRaWan®
- Sigfox®
- Wifiハロゲン™
- プライベート・セルラー・ネットワーク（市民ブロードバンド無線サービス（CBRS））
- 公共の安全性
- モノのインターネット（IoT）
- C-V2I（Cellular Vehicle to Infrastructure）
- セルラーIoT
- LTE-M (Cat-M1)
- NB-IoT
- セルラー
- 5G
- 4G LTE
- 3G
- 2G
- WiFi 6/5/4、802.11b/g
仕様
- 低帯域セルラー/ISM/LPWA帯域
- 周波数範囲：400MHz～960MHz
- 最大挿入損失：0.06dB～0.11dB
- 最大VSWR：1.0～1.1
- ミッドバンドセルラー/GNSSバンド
- 周波数範囲：1.1GHz～5GHz
- 最大挿入損失：0.14dB～0.27dB
- 最大VSWR：1.2～1.3
- ISMバンド
- 周波数: 2.4GHz
- 最大挿入損失：0.08dB～0.16dB
- 最大VSWR：1.0～1.1
- WiFI 6/5/4バンド
- 周波数範囲：2.4GHz～6GHz
- 最大挿入損失：0.20dB～0.39dB
- 最大VSWR：1.2～1.3
- 50Ωインピーダンス
- 0Hz～最大8GHzの周波数範囲
- 入力電源
- 30MHzで90W/CW
- 3GHzで9W/CW
- 10kAサージ電流（wave 8/20µs）
- ターンオン電圧：230Vまたは300V（±20%）
- 100VDCで≥1GΩの絶縁抵抗
- 5年間のガス放出管のライフスパン（使用中）
- 温度範囲：-55°C～+105°C
- 5/8"-24UNEFネジ式結合固定タイプ
- MIL-STD-348Aインターフェイス
- 推奨トルク：0.85N/m（7.5ft/lbs）
- 500サイクルの最小コネクタ耐久性
