Texas Instruments TCAN1462x-Q1車載用SIC CAN FDトランシーバ
Texas Instruments TCAN1462x-Q1車載用SIC CAN FDトランシーバは、ISO 11898-2: 2016高速CAN仕様およびCiA 601-4信号改善機能(SIC) 仕様の物理層要件を満たしています。このデバイスは、ドミナントからリセッシブエッジでの信号リンギングを低減し、複雑なネットワークトポロジでより高いスループットを可能にします。信号改善機能によって、アプリケーションは、複数の終端処理されていないスタブがある大規模ネットワークで2Mbps、5Mbps、またはそれ以上で動作することによってCAN FD (フレキシブルデータレート）の真のメリットを抽出できます。
TCAN1462x-Q1は、CiA 601-4によって義務付けられたタイミング仕様を満たしており、スタンダードのCAN FDトランシーバと比較してはるかに厳しいビットタイミング対称性を実現しています。これによって、正しいビットをサンプリングするための大きなタイミングウィンドウが実現しており、リンギングとビット歪みが固有の大きな複雑なスターネットワークでエラーのない通信が可能になります。

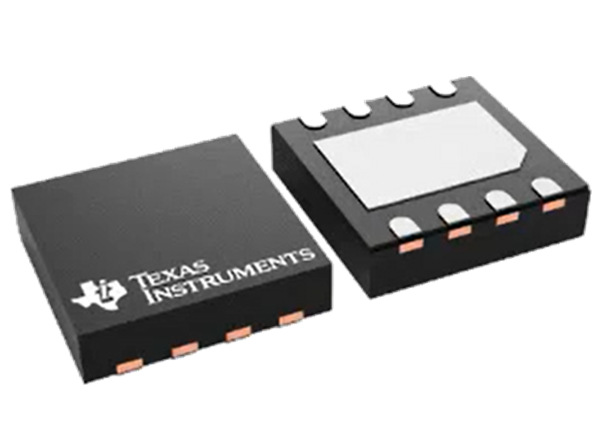

TI TCAN1462x-Q1 CAN FDトランシーバは、8ピンSOT-23、VSON、SOICパッケージでご用意があり、車載アプリケーションでの使用を目的としたAEC Q100 Grade 1の認定を受けています。
特徴
- 車載アプリケーション向けAEC Q100 (Grade 1) 認定済
- ISO 11898-2: 2016およびCiA 601-4規格の要件に適合
- 従来のCANおよびCAN FD最大8Mbps
- 複雑なトポロジでのリンギング効果を低減することでバス信号を積極的に改善
- 従来のCANネットワークでの使用を目的とした下位互換性
- VIO レベルシフティングは1.7V ~ 5.5Vに対応
- 電源オフ時の理想的な受動動作
- 高インピーダンスのバスおよびロジック端子（動作バスまたはアプリケーションに対して無負荷）
- ホットプラグ対応、バスおよびRXD出力での誤操作なしパワーアップ/ダウン
- 浮動ロジックピンおよび低電圧供給状態での定義されたデバイス動作
- 動作モード
- 通常モード
- リモート・ウェイクアップ・リクエストをサポートしている低消費電力スタンバイモード
- 保護機能
- バスピンでのIEC ESD保護
- ±58V CANバス障害耐性
- VCC およびVIO (V型式のみ）供給端子での低電圧保護
- TXDドミナントステートタイムアウト (TXD DTO)
- サーマルシャットダウン保護(TSD)
- 自動光学検査(AOI) 機能の向上を目的としたウェッタブルフランクが備わったSOIC-8、SOT-23-8、VSON-8パッケージでご用意あり
アプリケーション
- 車載用ゲートウェイ
- 先進運転支援システム(ADAS)
- ボディエレクトロニクスと照明
- ハイブリッド、電気、パワートレインシステム
- 自動車インフォテインメントとクラスタ
ビデオ

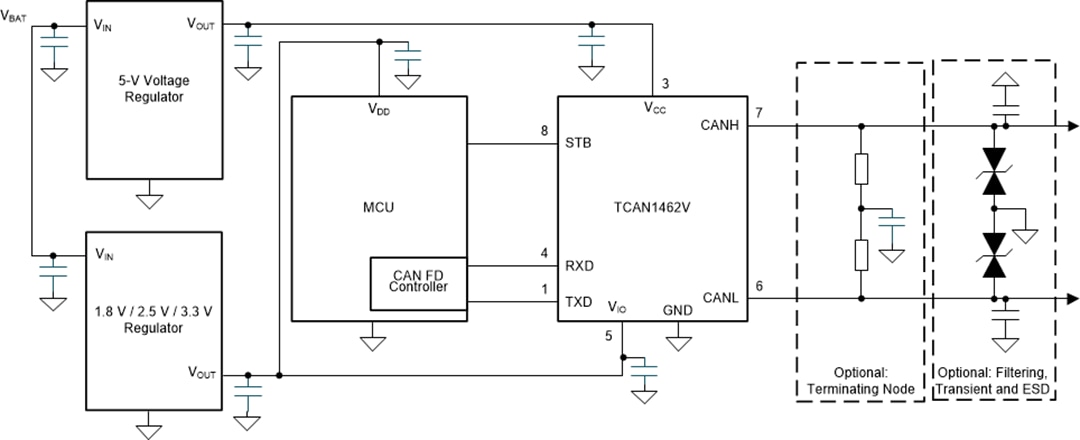

標準アプリケーション回路
公開: 2022-05-05
| 更新済み: 2023-07-10
