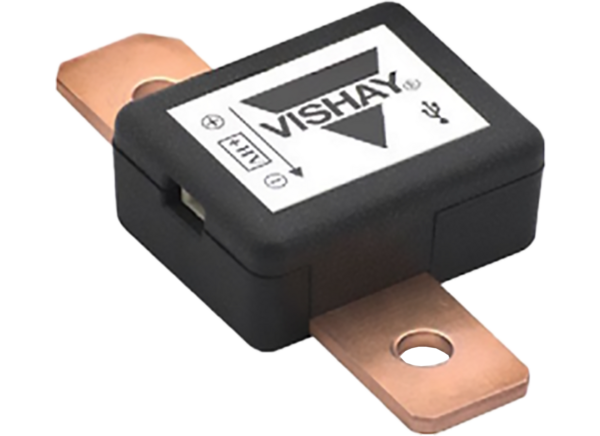

Vishay / Dale HVインテリジェントバッテリシャントHV-IBSS-USB
Vishay / Dale高電圧インテリジェントバッテリシャントシングル（HV-IBSS-USB）は、低TCRシャントWSBE8518を評価し、単一のUSB-C ™コネクタを使用して回路に電力を供給します。このシャントは、固体ニッケルクローム合金抵抗素子が特徴で、抵抗温度係数（TCR）の低減をもたらし、動作温度範囲全体での抵抗変動を最小限に抑えます。汎用性は、電力とデータ用のUSB-C接続、およびさまざまなオペレーティングシステムに適した端子エミュレーションによって達成されます。Vishay/Dale高電圧インテリジェントバッテリシャントシングルは、ホームオートメーション、バッテリ管理システム、太陽光発電設備、EV試験環境に最適です。
特徴
- 多用途
- 電力とデータ用のUSB-C接続
- さまざまなオペレーティングシステムに適した端子エミュレーション
- M6のねじを使って、バスバーとラグに簡単に接続できます。
- 正確
- 工場出荷時の2点較正
- シャントによる最大10ppm/Kドリフト
- 約 AFEおよびADCによる34ppm/Kドリフト
アプリケーション
- 産業およびオートメーション
- ホームオートメーション
- 産業およびサーバーコンピューティング
- ネットワーキング/テレコム
- バッテリマネジメントシステム
- EV試験環境
- ソーラー設備
部品表（BOM）

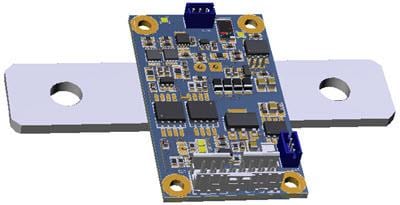

3D画像

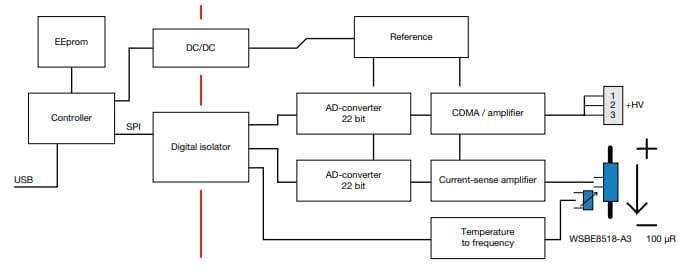

機能ブロック図
ビデオ
関連製品
Vishay / Dale WSBE Power Metal Stripシャント抵抗器
低TCR（最小< ±10ppm/°C）および極めて低い抵抗値（最小15μΩ）のシャント抵抗器です。
Vishay / Techno CDMA中電圧厚膜チップ分周器
AEC-Q200の認定を取得している分圧器で、2512ケースサイズに収められた3サイド・ラップアラウンド端子を備えています。
Vishay CR高電圧厚膜チップ抵抗器
高電圧表面実装厚膜チップ抵抗器です。
Vishay / Vitramon VJ Commercial MLCCs
C0G (NPO), X7R/X5R, and X8R high temperature dielectrics and a wide range of capacitance values.
Vishay / Vitramon GAx31G車載SMT MLCC
AEC-Q200認定を取得しており、最高で3000VDCの電圧定格に対応します。また、0402～1812の本体サイズでご用意があります。
Vishay / Vitramon VJ Series High Frequency MLCCs
Offers small package, high frequency, excellent aging characteristics, and a NME system.
関連リファレンス設計
Vishay HV-IBSSリファレンスデザイン
Vishayの高電圧インテリジェント・バッテリ・シャント・シングル（HV-IBSS）の機能を実証します。
Vishay リファレンスデザイン
開発を加速 & Vishayのコンポーネント技術を活用した信頼性の高いソリューションを提供します。
