Vishay VS-E5Px7512L 75A FRED Pt® G5ハイパーファースト整流器

Vishay   VS-E5Px7512L 75A FRED Pt ® G5 Hyperfast整流器は、高速動作向けに最適化されています。VS-E5Px7512L整流器は、低伝導損失とスイッチング損失の独自の組み合わせが特徴で、ソフト切り替えおよび共振の両方の高周波コンバータに最適です。PFC、EV/HEVバッテリ充電ステーションの出力整流段階、ソーラーインバータのブースター段階、UPSアプリケーションの効率性を向上させるように特別設計されており、これらのデバイス は、MOSFETまたは高速IGBTでの動作に最適です。

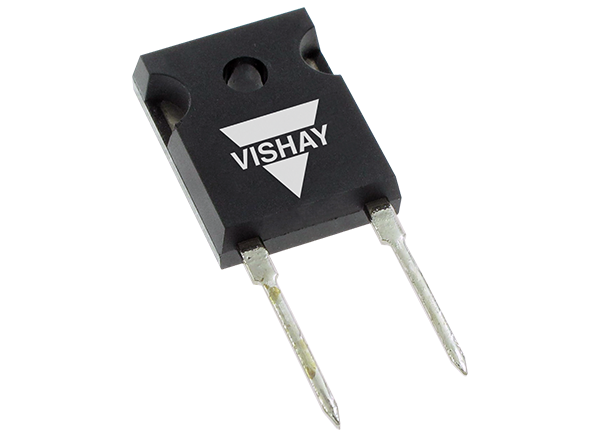

Vishay VS-E5Px7512L75AFRED Pt®G5ハイパーファースト整流器は、TO-247AD-2Lパッケージに格納されており、最大動作接合部温度+175°Cが特徴です。

特徴

  • 逆回復充電が最適化されたハイパーファースト
  • 業界最先端の 順電圧降下とスイッチング損失のトレードオフ
  • 高速動作用に最適化済
  • ポリイミド不動態化

アプリケーション

  • EVおよびHEVバッテリ充電ステーション
  • ソーラーインバータ
  • 溶接アプリケーション
  • 高速LLC出力整流段

仕様

  • 75A平均整流順方向電流（IF（AV））
  • 1200V繰り返しピーク逆電圧（VRRM）
  • 順電圧@ 125°C（VF）
    • VS-E5PH7512L-N3: 1.85V
    • VS-E5PX7512L-N3: 2.3V
  • 逆回復時間 （trr）
    • VS-E5PH7512L-N3: 40ns
    • VS-E5PX7512L-N3: 32ns
  • 逆回復充電（Qrr）
    • VS-E5PH7512L-N3: 2780nC
    • VS-E5PX7512L-N3: 1820nC
  • 非繰り返しピークサージ電流（IFSM）
    • VS-E5PH7512L-N3: 470A
    • VS-E5PX7512L-N3: 395A
  • 150A繰り返しピーク順電流（IFRM）
  • 0.36°C/W熱抵抗、接合部-ケース間（R thJC）
  • 36pF接合部容量（CT）
  • -55°C ～+175°C動作接合部温度（TJ）
  • TO-247AD-2Lパッケージ
  • UL 94 V-0難燃性等級に適合する形成コンパウンド
  • マット錫メッキが施された端子、J-STD-002に準じたはんだ付けに対応
  • ハロゲンフリー、RoHS準拠

リソース

関連製品

FRED Pt® Gen 5 Hyperfast整流器

Vishay Semiconductors FRED Pt® Gen 5 Hyperfast整流器

低導通損失、低スイッチング損失、高温度が特徴で、信頼性の強化を目的としています。

Learn MoreVishay Semiconductors FRED Pt® Gen 5 Hyperfast整流器 について View ProductsVishay Semiconductors FRED Pt® Gen 5 Hyperfast整流器 に関連

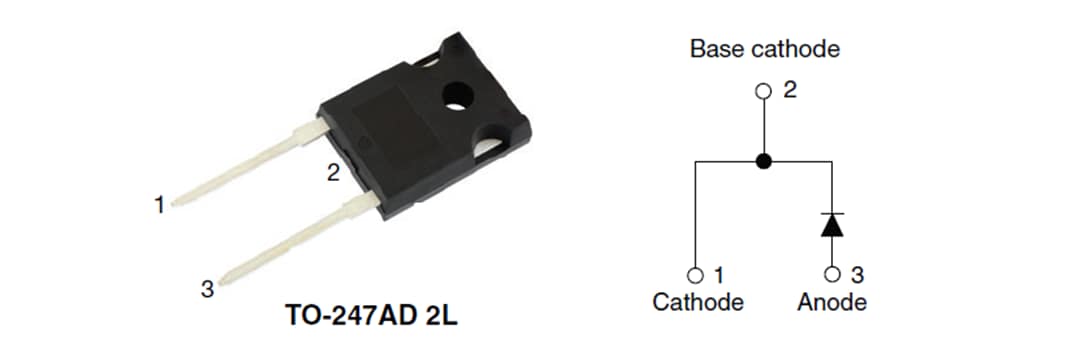

ピン指定とスキーム

回路図 - Vishay VS-E5Px7512L 75A FRED Pt® G5ハイパーファースト整流器
