Analog Devices Inc. ADE7913/ADE7912 SPI 搭載絶縁型シグマ・デルタ ADC
アナログ・デバイセズのADE7912/ADE7913は、完全絶縁型のA/Dコンバーター(ADC)です。シャント抵抗を使った多相電力メーター、電力品質のモニタリング、ソーラー インバーター、プロセス モニタリング、保護デバイスなどのさまざまなアプリケーション用に設計されています。このデバイスは、アナログ・デバイセズの特許取得済みiCoupler®技術とisoPower®技術を採用し、絶縁型信号伝送と5kV定格の絶縁壁を介したDC-DC変換電源を実現します。この集積により、電流トランス(CT)の代わりにシャント抵抗検出素子を使用することができ、磁場干渉やタンパリングに対する耐性が得られます。 CTの代わりにシャントを使用すると、システムのコストを削減でき、サイズも小型化することができます。
The ADE7912 features two 24-bit ADCs, and the ADE7913 features three ADCs. The current ADC provides a 67dB signal-to-noise ratio over a 3kHz signal bandwidth, whereas the voltage ADCs provide a SNR of 72dB over the same bandwidth. One channel is dedicated to measuring the voltage across a shunt when the shunt is used for current sensing. Up to two additional channels are dedicated to measuring voltages, which are usually sensed using resistor dividers. One voltage channel can be used to measure the temperature of the die via an internal sensor.
The ADE7913 includes three channels: one current and two voltage channels. The ADE7912 has one voltage channel but is otherwise identical to the ADE7913.
特徴
- Two (ADE7912) or three (ADE7913) 24-bit isolated, Σ-Δ analog-to-digital converters (simultaneously sampling ADCs)
- Integrated isoPower, isolated DC-to-DC converter
- On-chip temperature sensor mixed with second voltage channel
- 4-wire SPI serial interface

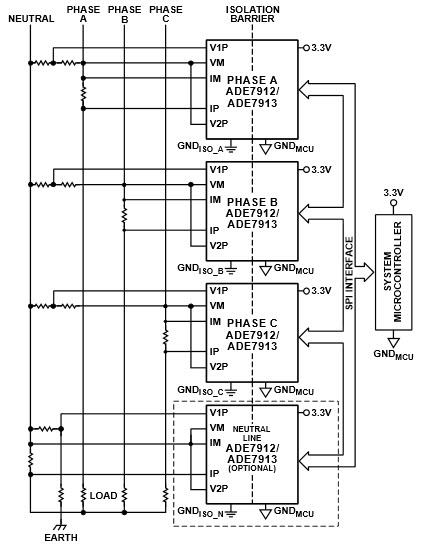

- Up to 4 ADE7912/ADE7913 devices clocked from a single crystal or an external clock
- Synchronization of multiple ADE7912/ADE7913 devices
- Safety and regulatory approvals (pending)
- UL recognition
- CSA Component Acceptance Notice #5A
- IEC 61010-1: 400 Vrms
- VDE certificate of conformity
- DIN VDE V 0884-10 (VDE V 0884-10):2006-12
仕様
- Single 3.3V supply
- ±31.25mV peak input range for current channel
- ±500mV peak input range for voltage channels

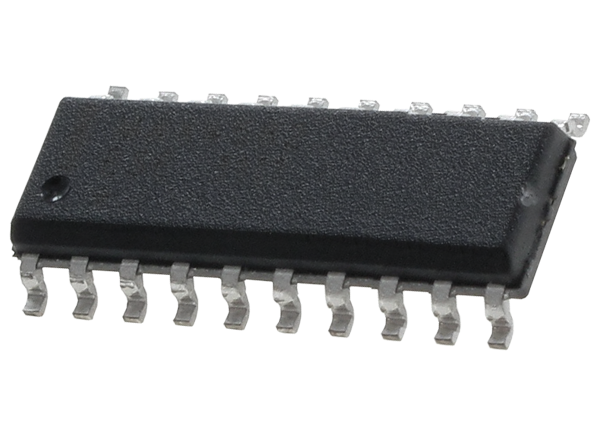

- 20-lead, wide-body SOIC package with increased 8.3mm clearance and creepage
- Reference drift: 10 ppm/°C typical
- -40°C to +85°C operating temperature range
- Isolation rating: 5000Vrms for 1 minute per UL 1577
- IEC 61010-1: 400Vrms
