Amphenol Commercial Products M.2シリーズコネクタ

Amphenol Commercial M.2コネクタ

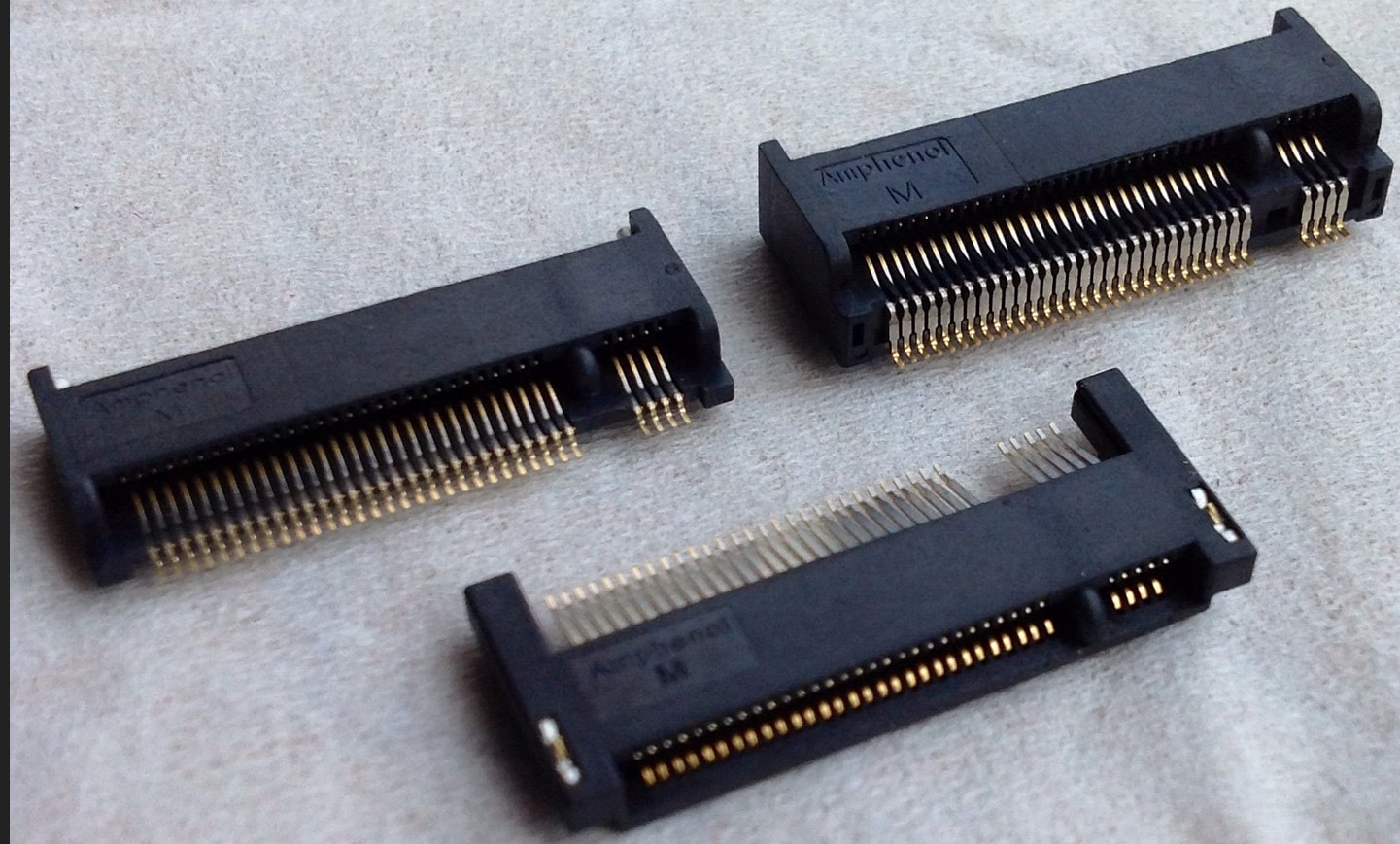

Amphenol Commercial M.2 NGFF（次世代フォームファクタ）シリーズコネクタは、小さなPCIe Miniカードコネクタで、モバイルアドインカードに使用されます。 M.2コネクタは、67の回路、小さな0.50mmピッチ、低2.25mm高さの形状が特徴です。 M.2コネクタは、ストレージSSDおよびPCIe、Micro SATA、SAS、USB、ディスプレイポートおよびその他のバリアントの代替品となりうる、より小型のシングルフォームファクタモジュールソリューションを必要とするワイヤレスアプリケーションに対応しています。 片面および両面モジュールの両方向けに設計されたM.2コネクタの高速データレートによって、PCI Express 3.0、SATA 3.0またはUSB 3.0インターフェースサポートが可能です。


特徴
  • 75ポジション（機械的キー専用の8ポジションが備わった67のアクティブライン）
  • シングルおよびデュアル機械的キーイングによって、複数の規格が実現
  • 2列のコンタクト@ 0.50mmピッチ; 最下列スタッガード上部列から0.25mm
  • 複数の標準カードの幅に対応（12mm、16mm、22mm、30mm）
  • 複数の標準カード長さに対応（16mm、26mm、30mm、38mm、42mm、60mm、80mm、110mm）
  • より小さな0.5mmピッチ
  • 67の回路と電流定格0.5A（1コンタクト当たり）
  • 薄型（最低H= 2.25mm）
  • より高速なデータレート（PCI Express 3.0、SATA 3.0、USB 3.0に対応）
  • M.2モジュールカード用のさまざまなキーオプション
  • 片面および両面のモジュールの両方に使用
アプリケーション
  • M.2キーAコネクタは、Wi-Fi、Bluetooth、NFC、WiGigを始めとするワイヤレス接続を使用するアプリケーションに適しています。 モジュールカードのタイプには、1630、2230、3030があります。
  • M.2キーBコネクタは、WWAN+GNSSまたはソリッドステートストレージデバイス（SSD）を使用するアプリケーションに適しています。 モジュールカードのタイプには、3042、2230、2242、2260、2280、22110があります。
  • M.2キーEコネクタは、Wi-Fi、Bluetooth、GNSSのNFCを始めとするワイヤレス接続を使用するアプリケーションに適しています。 モジュールカードのタイプには、1630、2230、3030があります。
  • M.2キーMコネクタは、PCIeまたはSATA、あるいはソリッドステートストレージデバイス（SSD）のいずれかがサポートしているホストI/Fを使用するアプリケーションに適しています。 モジュールカードのタイプに2242、2260、2280を含む

部品番号説明データシート高さ




ロード中 最初 前 次 最後

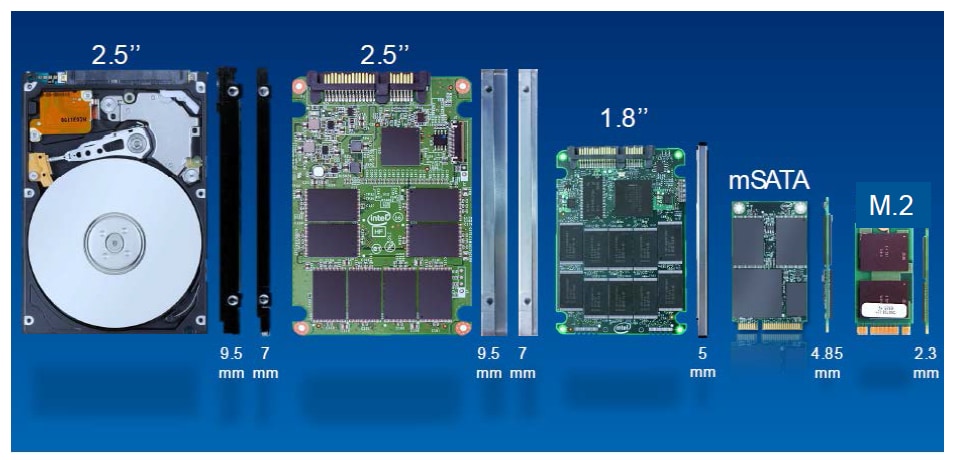

サイズ比較
