Freescale Kinetis Kの概要

Freescale Semiconductorの32ビットKinetis Kマイクロコントローラは、業界におけるARM Cortex-M4 MCUの最も拡張可能なポートフォリオが特徴です。Kinetisポートフォリオは、優れた性能と機能の拡張性を備えた200以上のピン、周辺機器、ソフトウェア互換のデバイスを搭載した8つのMCUファミリで構成されています。FreescaleのKinetisマイクロコントローラは、固有のFlexMemory（設定可能な組み込みEEPROM）を実装した革新的な90nmの薄膜記憶装置（TFS）フラッシュ技術によって有効化されています。Kinetis Cortex-M4マイクロコントローラは、最新の低電力革新技術および高性能・高精度の混合信号機能が特徴です。

Kinetis Kファミリのポートフォリオ
Kinetis Kファミリのポートフォリオ

Freescaleの次世代(K2)マイクロコントローラ

Freescaleの次世代Kinetis K (K2) ARM駆動マイクロコントローラのソリューションは、さらに広範なツールセットと組み合わされた拡張性と革新性の強い歴史を基礎とする、Kinetisの次世代ソリューションです。これらの次世代Kinetis Kマイクロコントローラは、業界屈指の低い動的電力消費とクラス最高水準の柔軟な低電力モードを実装した最適性能および電力効率を実現する次世代デバイスによって、包括的なソフトウェアおよび開発ツールをもたらします。

Freescale Kinetis K0xマイクロコントローラ

FreescaleのKinetis K0xマイクロコントローラ・ファミリは、Kinetis Kシリーズ・マイクロコントローラのポートフォリオへの新しい入り口であり、Kinetis Lシリーズ・マイクロコントローラ・ファミリからの橋渡しです。機器は64KBのフラッシュから始まり、複数の小型フットプリント・パッケージのオプションで提供していました。Kinetis K0xマイクロコントローラ・ファミリは、低い動的電力消費および10以上の柔軟な低電力モードを実装したクラス最高水準の静的電流消費を提供すると同時に、浮動小数点装置を用いた100MHzで稼働し、性能と電力消費に完璧なバランスを提供していますKinetis K0xマイクロコントローラは、deliver 最低125µA/MHzまでの運転電流、最低150nAまでの低電力モード、停止からのウェイク・アップ6µS wake-upを実現しています。各ファミリの製品は、超低電力性能と多数のアプリケーションのニーズを満たすために最適化された統合の合理的な水準との組み合わせです。


特徴
  • 性能
    • 1 MHz当たり1.25ドライストーンMIPSを提供するDSP指示を備えた100MHz ARM Cortex-M4コア
  • メモリーおよびメモリーインターフェイス
    • 最大128KBの組み込みフラッシュおよび16KBのRAM
  • 周辺機器
    • 複数のウェイク・アップ・ソースによる柔軟な低電力モード
    • 4チャンネルDMAコントローラ
    • 独立型外部/ソフトウェアモニタリングタイマ
  • クロック
    • クリスタル発振器: 32-40kHzまたは3-32MHz
    • 3つの内蔵発振器: FLL実装32kHz、4MHz、48MH
    • 多目的用クロック・ジェネレータ
  • セキュリティ・モジュールと整合性モジュール
    • ハードウェアCRCモジュール
    • 1つのチップあたり128ビットの一意ID番号
    • 周辺ソフトウェアを保護するフラッシュ・アクセス制御
  • ヒューマン・マシン・インターフェイス
    • 最大46の汎用I/O (GPIO)
  • アナログ・モジュール
    • 1個の16ビットSAR ADC
    • 1個の12ビットDAC
    • 6ビットDACを実装した2個のアナログ・コンパレータ(CMP)
    • 正確な内部電圧基準
  • 通信インターフェース
    • 1個のSPIモジュール
    • 2個のUARTモジュール
    • 1個のI2C: 最大バス・ローディングにより最大400kbit/秒の動作をサポート

  • タイマー
    • 1個の6チャンネル・モーター制御/汎用/ PWMタイマ
    • クアドラチュア・デコーダー機能を実装した2個の2チャンネル汎用タイマ
    • 定期中断タイマ
    • 16ビットの低電力タイマ
    • プログラム可能な遅延ブロック
  • 動作特性
    • 電圧範囲: 1.71～3.6V
    • フラッシュ書き込み電圧範囲: 1.71～3.6V
    • 温度範囲(周辺環境): -40～105°C

    • アプリケーション
    • 家庭用機器
    • ヘルス/ウェルネス・モニター
    • 家庭・ビル用オートメーション
    • 工業用/商用センサ・ノード
    • スポーツ/アクティビティ用ウェアラブル

追加リソース
データシート K0xのファクトシート
データシート K02のデータシート
ブロック図
ブロック図
Freescale Kinetis K1xマイクロコントローラ

Freescale Kinetis K1xマイクロコントローラを注文する製品リストを表示

追加リソース

K1xのファクトシート K1xのファクトシート
K1xの製品概要 K1xの製品概要

Freescale Kinetis K1xマイクロコントローラ

K1xマイクロコントローラ・ファミリは、Freescale Kinetisのポートフォリオへの入口です。Kinetis K1xの機器は、小型フットプリント5x5mm 32 QFNパッケージでの32 KBのフラッシュから始まり、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式を備えた144MAPBGAパッケージで1MBまで拡張可能です。高メモリー密度のK1xファミリ機器には、単一の精密な浮動小数点装置とNANDフラッシュ・コントローラが含まれます。ピン互換性、柔軟な低電力機能、革新的なFlexMemoryは、システム実装に対する多くの困難な課題の解決に役立ちます。


特徴
  • DSP指示サポートと単一の精密な浮動小数点装置（オプション）を備えたARM Cortex-M4コア
  • 最大32チャンネルのDMA。キャッシュ最大16 KB。クロス・バー・スイッチ
  • 32 KB-1 MBフラッシュ。SRAM最大128 KB
  • 32-512 KB FlexMemory
  • フラッシュ・プログラミングと最低1.71Vまでのアナログ動作を実装した10つの超低電力モード
  • 低電力タイマー、低電力RTC、低漏洩ウェイクアップ・ユニット
  • 高速度16ビットADC。プログラム可能なゲイン・アンプ
  • 12ビットDAC。高速度コンパレータ
  • オンチップ電圧基準
  • 低電力の静電容量式タッチ検出インターフェース
  • IrDAサポート対応の最大6つのUART。ISO 7816サポート対応の1つのUART
  • I²Sインターフェース、最大2つのCANモジュール、最大3つのDSPIインターフェース、最大2つの
  • I²Cインターフェース

アプリケーション
  • リモートセンサ
  • HVACシステム
  • ゲームコントローラ
  • 流量計

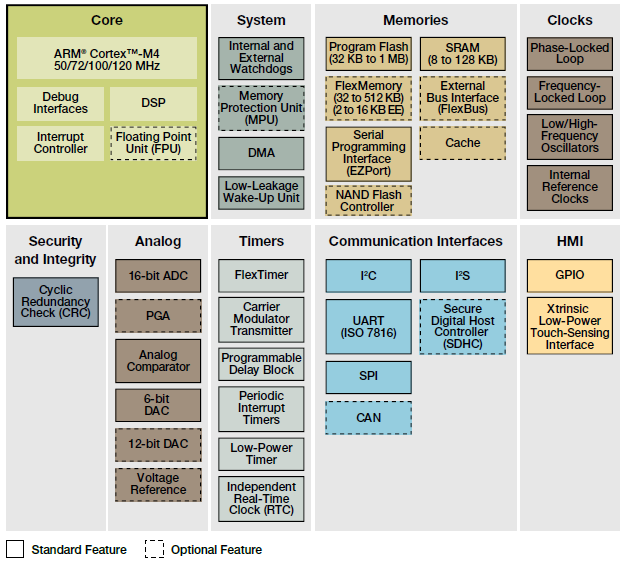

ブロック図
ブロック図

Freescale Kinetis K2xマイクロコントローラ

FreescaleのK2xマイクロコントローラ・ファミリは、ピン、周辺機器、ソフトウェアにK10マイクロコントローラ・ファミリと互換性があります。またデバイス充電検出機能を実装した完全かつ高速度のUSB 2.0 On-The-Goが追加されています。Freescale K2xの機器は、5x5mm 32 QFNパッケージでの32KBのフラッシュから始まり、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式を備えた144MAPBGAパッケージで1MBまで拡張可能です。高メモリー密度のK2xファミリ機器には、単一の精密な浮動小数点装置とNANDフラッシュコントローラが含まれます。


特徴
  • DSP指示サポートと単一の精密な浮動小数点装置（オプション）を備えたARM Cortex-M4コア
  • 最大32チャンネルのDMA。キャッシュ最大16KB。クロス・バー・スイッチ
  • デバイス充電検出を実装した（完全かつ高速度の）USB On-The-Go
  • メモリー保護ユニット
  • ハードウェア巡回冗長検査エンジン
  • 独立クロックCOP。外付けモニタリングモニタ
  • 最大20チャンネルを備えた最大4つのFlexTimers
  • キャリア・モジュレータ・ トランスミッタ
  • 4チャンネルで32ビットの定期中断
  • FlexBus外部バス・インターフェース
  • 安全なデジタル・ホスト・コントローラ
  • NANDフラッシュ・コントローラ
  • 32KB-1MBフラッシュ。SRAM最大128KB
  • 32KB-512KB FlexMemory

アプリケーション
  • バーコードスキャナ
  • ポータブルメディアプレーヤー
  • プリンター
  • プログラマブル・ロジック・コントローラ

ブロック図
ブロック図
Freescale Kinetis K3xマイクロコントローラ

Freescale Kinetis K3xマイクロコントローラを注文する製品リストを表示

追加リソース

K3xのファクトシート K3xのファクトシート
K3xの製品概要 K3xの製品概要

Freescale Kinetis K3xマイクロコントローラ

FreescaleのKinetis K3xマイクロコントローラ・ファミリは、ピン、周辺機器、ソフトウェアにK1xマイクロコントローラ・ファミリとの互換性があります。また、最大320セグメントをサポートする柔軟性の高い低電力セグメントLCDコントローラが追加されています。K3xの機器は、64QFNパッケージでの64 KBのフラッシュから始まり、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式を備えた144MAPBGAパッケージで512MBまで拡張可能です。


特徴
  • DSP指示サポートによるARM Cortex-M4コア
  • 最大16チャンネルのDMA。クロス・バー・スイッチ
  • 最大320までサポートする柔軟かつ低電力のLCDコントローラ
  • セグメント（40x8または44x4）
  • 低電力の静電容量式タッチ検出インターフェース
  • フラッシュ・プログラミングとアナログを実装した10の超低電力モード
  • 最小1.71Vまでの動作
  • 低電力タイマー、低電力RTC、低漏洩ウェイクアップ・ユニット
  • メモリー保護ユニット
  • ハードウェア巡回冗長検査エンジン
  • 独立クロックCOP。外付けモニタリングモニタ
  • 64KB-512KBフラッシュ。SRAM最大128KB
  • 32 KB-256 KB FlexMemory

アプリケーション
  • サーモスタット
  • スマートメーター
  • 心拍数モニター
  • 血液ガス測定装置

ブロック図
ブロック図
Freescale Kinetis K4xマイクロコントローラ

Freescale Kinetis K4xマイクロコントローラを注文する製品リストを表示

追加リソース

K4xのファクトシート K4xのファクトシート
K4xの製品概要 K4xの製品概要

FreescaleのKinetis K4xマイクロコントローラ

FreescaleのKinetis K4xマイクロコントローラ・ファミリは、is ピン、周辺機器、ソフトウェアにK1xマイクロコントローラ・ファミリとの互換性があります。また、最大320セグメントをサポートする柔軟性の高い低電力セグメントLCDコントローラが追加されています。K4xの機器は、64QFNパッケージでの64 KBのフラッシュから始まり、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式を備えた144MAPBGAパッケージで512MBまで拡張可能です。


特徴
  • DSP指示サポートによるARM Cortex-M4コア
  • 最大16チャンネルのDMA。クロス・バー・スイッチ
  • 広範な処理帯域幅をサポートする最大100MHzコアe supporting
  • ニーズ
  • 低減されたCPU負荷による周辺機器とメモリー・サービス提供増大されたバス帯域幅向けの同時マルチマスタ・バス・アクセス
  • デバイス充電検出を実装した（完全速度）USB On-The-Go
  • 最大320セグメント（40x8または44x4）までサポートする柔軟かつ低電力のLCDコントローラ
  • FlexBus外部バス・インターフェース
  • 安全なデジタル・ホスト・コントローラ
  • 最大12チャンネルを備えた最大3つのFlexTimers
  • キャリア・モジュレータ・ トランスミッタ
  • 4チャンネルで32ビットの中断
  • 64KB-512KBフラッシュ。SRAM最大128KB
  • 32KB-256KB FlexMemory

アプリケーション
  • GPS受信機
  • 血糖値測定器
  • バイク・コンピュータ
  • 通貨カウンタ

ブロック図
ブロック図
Freescale Kinetis K5xマイクロコントローラ

Freescale Kinetis K5xマイクロコントローラを注文する製品リストを表示

追加リソース

K5xのファクトシート K5xのファクトシート
K5xの製品概要 K5xの製品概要

FreescaleのKinetis K5xマイクロコントローラ

K5xマイクロコントローラは、設計者に統合されたオペレーショナル/トランスインピーダンス・アンプならびに高解像度ADC/DACモジュールで構成されるアナログ測定エンジンを提供しています。このファミリは、 IEEE® 1588イーサネットとハードウェア暗号化、最大320セグメントをサポートするデバイス充電検出機能付きの完全速度USB 2.0 On-The-Go、柔軟性の高い低電力セグメントLCDコントローラも特徴です。機器は、64QFNパッケージでの128KBフラッシュから始まり、144MAPBGAパッケージで512KBまで拡張可能です。


特徴
  • DSP指示サポートによるARM Cortex-M4コア
  • 最大16チャンネルのDMAとクロス・バー・スイッチ
  • PGAを備えた最大2 x 16ビットのADC
  • 最大2 x 12ビットのDAC
  • プログラム可能な遅延ブロック
  • オペレーショナル/トランスインピーダンス・アンプ
  • 電圧基準(VREF)
  • ハードウェア・タイムスタンプを実装したIEEE® 1588イーサネットMAC
  • ハードウェア暗号化コプロセッサ

アプリケーション
  • 低電力の携帯用医療機器
  • クリニック/研究所用設備
  • 試験/測定用設備
  • 計測用アプリケーション
  • モニター/遠隔医療用アプリケーション

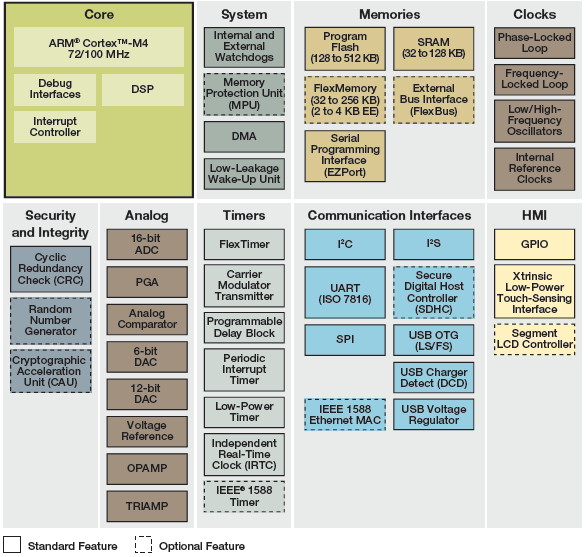

ブロック図
ブロック図
Freescale Kinetis K6xマイクロコントローラ

Freescale Kinetis K6xマイクロコントローラを注文する製品リストを表示

追加リソース

K6xのファクトシート K6xのファクトシート
K6xの製品概要 K6xの製品概要

Freescale Kinetis K6xマイクロコントローラ

FreescaleのKinetis K6xマイクロコントローラ・ファミリには、IEEE 1588イーサネット、デバイス充電検知機能を実装した完全かつ高速度のUSB 2.0 On-The-Go、ハードウェア暗号化/タンパー検出機能が含まれます。K6xの機器は、100QFNパッケージでの256 KBのフラッシュから始まり、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式を備えた256MAPBGAパッケージで1 MBまで拡張可能です。高メモリー密度のFreescale Kinetis K60ファミリ機器には、単一の精密な浮動小数点装置とNANDフラッシュ・コントローラ、DRAMコントローラがオプションで含まれます。


特徴
  • DSP指示サポートと単一の精密な浮動小数点装置（オプション）を備えたARM Cortex-M4コア
  • 最大32チャンネルのDMA。キャッシュ最大16KB。クロス・バー・スイッチ
  • ハードウェア・タイムスタンプを実装したIEEE 1588イーサネットMAC
  • デバイス充電検出を実装した（完全かつ高速度の）USB On-The-Go
  • ハードウェア暗号化コプロセッサ
  • ハードウェアのタンパー検出付きシステム・セキュリティ
  • FlexBus外部バス・インターフェース
  • 安全なデジタル・ホスト・コントローラ
  • NANDフラッシュ・コントローラ
  • DRAMコントローラ
  • 256KB-1MBフラッシュ。SRAM最大256KB
  • 32KB-512KB FlexMemory
  • 業界の最低電力モード: 最低340nA (K64)まで

アプリケーション
  • ビル用オートメーション・コントローラ
  • エレベータ制御パネル
  • 計測群
  • 監視カメラ

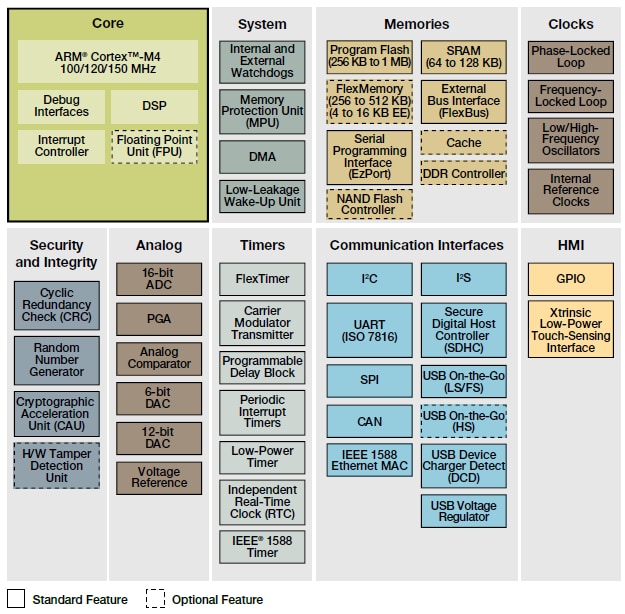

ブロック図
ブロック図

Freescale Kinetis K7xマイクロコントローラ

K7xマイクロコントローラには、統合グラフィックLCDコントローラ、IEEE 1588イーサネットMAC、デバイス充電検出機能を実装した完全かつ高速度USB 2.0 On-The-Go、ハードウェア暗号化/タンパー検出機能が含まれます。K7xマイクロコントローラは、256ピンMBGAパッケージに納められた512KBまたは1MBのフラッシュとしてお求めいただけます。各マイクロコントローラには、アナログ、コミュニケーション、タイミング、制御周辺機器の豊富な一式が含まれます。全てのK7xマイクロコントローラには、単一の精密な浮動小数点装置とNANDフラッシュ・コントローラが含まれます。256ピン・バージョンには、システム拡張用のオンチップDRAMコントローラが含まれます。


特徴
  • DSP指示サポートと単一の精密な浮動小数点装置（オプション）を備えたARM Cortex-M4コア
  • 最大32チャンネルのDMA。キャッシュ最大16 KB。クロス・バー・スイッチ
  • グラフィックスLCDコントローラ
  • 低電力の静電容量式タッチ検出
  • ハードウェア暗号化コプロセッサ
  • ハードウェア・タンパー検出
  • メモリー保護ユニット
  • ハードウェア巡回冗長検査エンジン
  • 独立クロックCOP。外付け監視モニタ

アプリケーション
  • 産業用制御装置パネル
  • ナビゲーション・ディスプレイ
  • POS端末
  • 医療用監視装置

ブロック図
ブロック図
