Advantech ADAM-6300 OPC UAイーサネットI/Oモジュール

Advantech ADAM-6300 OPC UAイーサネットI/Oモジュールは、情報技術（IT）システムとオペレーショナル・テクノロジー（OT）を統合するように設計されており、工場と公益事業のためのスマートIoTテクノロジーを提供します。ADAM-6300モジュールは、相互運用可能なOT/IT収束ソリューションを実現しており、ゲートウェイを必要とせずにSCADAおよびクラウドにリンクします。また、OPC UAと内蔵セキュリティを介して、OTおよびITレベル全体を通してデータが高度に保護されています。

Advantech ADAM-6300イーサネットI/Oモジュールは、OPC UAとModbusの両方をサポートしています。OPC UAとはオープンプラットフォーム通信統一アーキテクチャの省略であり、稼働中の機械の相互運用とクロスベンダーの協働を可能にするオープン規格であり、マシンとシステムの間の通信を実現します。I/Oデータは、ModbusからレガシーOTシステムを介して、あるいはクラウドおよびOPC UA経由でSCADAに統合することによって処理できます。

大半のソリューションには、リモートI/OデータをOPC UAに変換するプロトコル・ゲートウェイが活用されていますが、これにはさらなる構成が必要です。さらに、ゲートウェイのオペレーティング・システムにソフトウェアがインストールされていると、システムがマルウェアに襲われるリスクが増大します。これに対抗するために、ADAM-6300シリーズは、SCADA経由およびゲートウェイの追加をせずにOPC UAを使用してクラウド経由で直接通信を行うように設計されており、既存のコストと統合に要する労力を節約できます。ADAM-6300シリーズOPC UA I/Oモジュールは、Azure、AWS、 Ignition、Indusoft、kepware® kepserverex®、Pro-face™、 thingworx®、VTScada®、WebAccess、WinCC®、 Wonderware®といったSCADAおよびクラウドプロバイダーに対応しています。

ADAM-6300シリーズには、全体的なセキュリティレベルが2倍になるハードウェアとソフトウェアのセキュリティが装備されています。この統合セキュリティICは、ハードウェアレベルの保護を実現しており、別のOPC UAソフトウェアを使用してセキュリティとデータ暗号化がさらに強化されています。

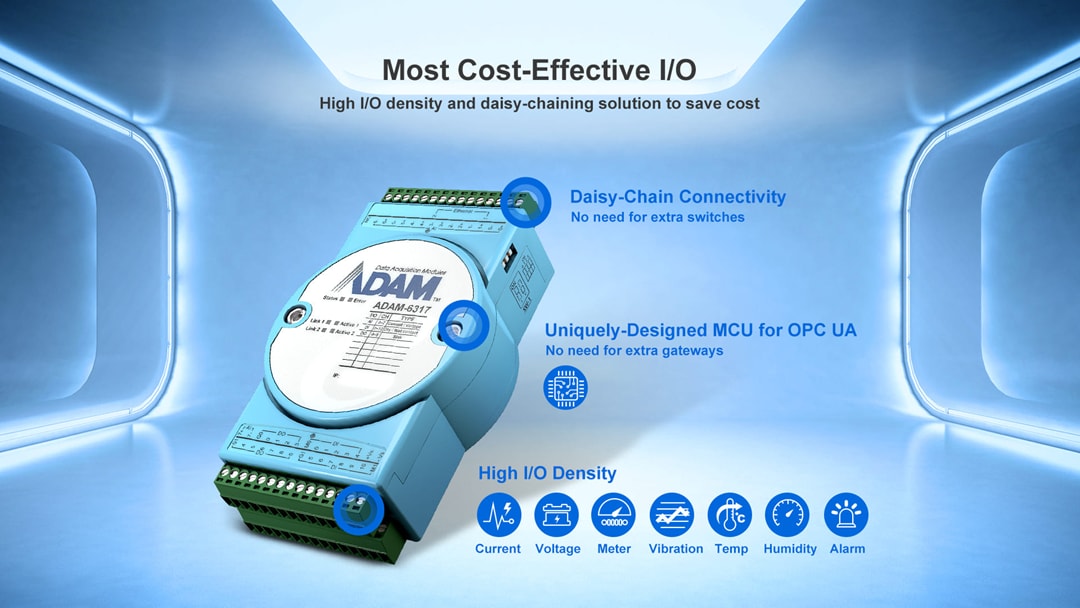

ADAM-6300モジュールはI/O密度が高く、デイジーチェーン接続をサポートしています。ユーザーは、制御盤内でのI/Oモジュール、スイッチ、配線の数、省スペースに関するコスト削減によるメリットを享受できます。

特徴

情報技術（IT）
- OPC UA対応
- OPC UAソフトウェアセキュリティ
  - 証明書（X.509に基づく）
  - ユーザー名/パスワード
  - 暗号化とサインイン
- 内蔵セキュリティIC
オペレーショナル・テクノロジー（OT）
- Modbus対応
- デイジーチェーン接続
- 自動バイパス
- 高密度I/O

ゲートウェイやスイッチは不要
I/Oからクラウド/SCADAまでを担保
マルウェアを防止するためのOSなし
低消費電力

アプリケーション

産業用IoT

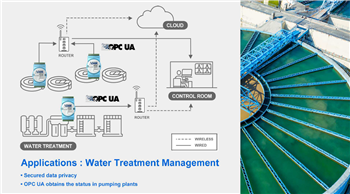

水処理

機械管理
生産工程とモニタリング

仕様

一般的
- 10V～30VDC電力入力
- LANポート
  - 2x RJ-45 10/100Mbps
  - プラグインネジ端子台（I/Oと電力）
- システムと通信ウォッチドッグ
- OPC UA、Modbusプロトコル
保護
- 逆電力保護
- 2500V_DC絶縁
環境
- -25°C～+70°C動作温度範囲
- 20%～95%動作相対湿度（結露なし）

OPC UA
- 最大600個の監視対象アイテム
- 最大4つのセッション（セキュリティセッションまたは非セキュリティセッションを含む）
- セッションごとに1加入
- セキュリティ/証明書管理をサポート
Modbus/TC
- 最大4つのModbus/TCP接続

在庫のある製品

ADAM-6317 AIモジュール
- アナログ入力
  - チャンネル数: 8（差動）
  - サンプリングレート: 10または100サンプル/秒（合計）
  - 分解能: 16ビット
  - 入力範囲: 0mV～150mV、0mV～500mV、0V～1V、0V～5V、0V～10V、±150 mV、±500 mV、±1V、±5 v、±10 V、±20 mA、0mA～20mA、4mA～20mA
- デジタル入力
  - チャンネル数: 11
  - 無電圧接点
    - ロジック0: 接地に近い
    - ロジック1: オープン
  - 有電圧接点
    - ロジック0: 0V～3VDC
    - ロジック1: 10V～30 VDC
  - DI5～DI10サポート
    - 3kHzカウンタ入力
    - 3kHz周波数入力
- デジタル出力
  - チャンネル数: 10
  - 出力タイプ: シンクタイプ、30VDC、1チャンネルあたり0.1A
  - DO4～DO9サポート: 3kHzパルス出力
ADAM-6350 DI/Oモジュール
- デジタル入力
  - チャンネル数: 18
  - 無電圧接点
    - ロジック0: 接地に近い
    - ロジック1: オープン
  - 有電圧接点
    - ロジック0: 0V～3VDC
    - ロジック1: 10V～30VDC
  - DI12～DI17サポート
    - 3kHzカウンタ入力
    - 3kHz周波数入力
- デジタル出力
  - チャンネル数: 18
  - 出力タイプ: シンクタイプ、30VDC、1チャンネルあたり0.1A
  - DO12～DO17サポート: 3kHzパルス出力

ADAM-6360D SSRリレー出力モジュール
- リレー出力（PhotoMOS SPST）
  - チャンネル数: 8（Form A）
  - 接点定格
    - 25°Cで1A、30VDC抵抗負荷
    - 70°Cで0.7A、30VDC誘導負荷
  - リレーON時間: 1.3ms
  - リレーOFF時間: 0.8ms
  - 絶縁 (電力に対するリレー出力): 1500Vrms
  - ピーク負荷電流: 4A (100ms (1パルス))
  - 総電力: 400mW / チャンネル
  - 散逸
    - ON状態抵抗: 0.5Ω
- デジタル入力
  - チャンネル数: 14
  - 無電圧接点
    - ロジック0: 接地に近い
    - ロジック1: オープン
  - 有電圧接点
    - ロジック0: 0V～3VDC
    - ロジック1: 10V～30VDC
  - DI8～DI13サポート
  - 3kHzカウンタ入力
  - 3kHz周波数入力
- デジタル出力
  - チャンネル数: 6
  - 出力タイプ: シンクタイプ、30VDC、1チャンネルあたり0.1A
  - DO0～DO5サポート: 3kHzパルス出力
