Advantech PCIE-1765-AE 12-ChリレーPCIeカード
Advantech PCIE-1765-AE 12-ChリレーPCIeカードは、12個のオンボードSPDTリレーが内蔵されており、デバイスのオン/オフ制御および電力スイッチングといったアプリケーションに最適です。各リレーには赤色LEDインジケータが装備されており、簡単な監視を保証するオン/オフ状態を表示します。
Advantech PCIE-1765カードは、同じPCシャーシに複数のPCIE-1765カードがインストールされている場合に各カードのIDを定義する内蔵DIPスイッチが特徴です。PCIE-1765カードは、プラグアンドプレイ・デバイスで、PCIE仕様、Rev 2.0に完全に準拠しています。ベースI/Oアドレスや割り込みラインといったバス関連の設計は、プラグランドプレイ機能によってすべて自動コンフィギュレーションされます。
特徴
- 12のリレー出力チャンネル
- アクティブリレーを表示するLEDインジケータ
- 12のForm C-typeリレー出力チャンネル
- 出力状態の読み戻し
- 緊急再起動後にリレー出力値を保持
アプリケーション
- 工業ON/OFF制御
- SMT/プリント基板機械
- 半導体機械
- 教育と研究
- 外部リレー駆動
仕様
- リレー出力
- 12チャンネル
- リレータイプSPDT、Form C
- 2A@250VAC 、2A @ 30VDC の接点容量
- 最大 500VA、60Wのスイッチング電力
- 最大 400VAC 、30VDC のスイッチング電圧
- 破壊電圧1000VAC
- 標準動作時間：7ms
- 標準リリース時間：2ms
- 100mΩ（最大）抵抗コンタクト
- 最小30 x 106サイクル @ 2A/250VAC 平均寿命

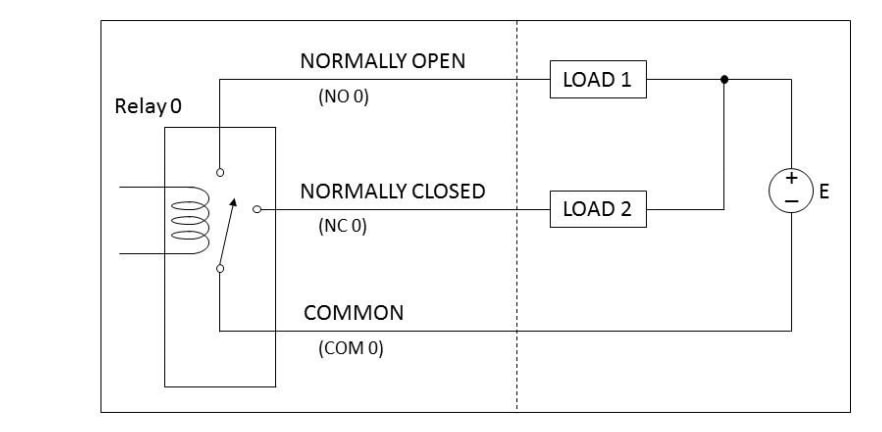

リレー出力接続
ブロック図
その他のリソース
公開: 2021-04-26
