Altera Agilex™ 3 FPGA Cシリーズ開発キット

Altera Agilex™ 3 FPGA Cシリーズ開発キットは、産業、監視、小売、コンシューマー、ビデオ、医療など、さまざまな業界の組み込みアプリケーション向けに設計された、汎用性が高く電力効率に優れたソリューションです。このキットはコンパクトな卓上フォームファクタで提供され、オプションのドーターカードでPCIe 3.0 x1接続が可能です。このキットは、最大8KビデオをサポートするDisplayPort 1.4インターフェイス、モバイルデバイスのカメラおよびディスプレイ用のMIPIコネクタ、効率的なパフォーマンスを実現するLPDDR4メモリなどの堅牢な機能を誇ります。さらに、このキットはRaspberry Pi HATアドオンボードとPmodコネクタを介した接続オプションを提供し、エッジアプリケーションや組み込みアプリケーションに最適です。また、このキットには、FPGAプログラミングと構成用のオンボードUSB Blaster IIIも含まれており、シームレスな開発体験を保証します。

特徴

  • プリインストールされている A3CY135BM16AE6S SoC FPGA
  • 2x LPDDR4 2GB (x32コンポーネントはんだ付け）
  • ユーザーLED、DIPスイッチ、プッシュボタン
  • JTAGヘッダ
  • ユーザーI/Oヘッダ
  • I2Cテストヘッダ
  • 2x ディスプレイポート 1.4コネクタ（1x TX用、1x RX用）
  • 2x MIPIコネクタ
  • 1x Pmodコネクタ
  • 1x Rasberry Pi 4/5 HATコネクタ
  • ボードへの給電用USB-PD Type-Cコネクタ
  • FPGAプログラミング用USB-Cコネクタ
  • Flexケーブルコネクタ
  • PCIe 3.0 x1ドーターカード（オプション）
  • イーサネットx1ドーターカード（オプション）

アプリケーション

  • スマートファクトリーオートメーション
  • センサ/モータ/接続、機能安全性、セキュリティ
  • I/OモジュールとIoTデバイス
  • 小型PLCとエッジAI
  • ビジョン処理
  • AR/VR、ドローン、ゲーム機器
  • エッジコンピューティング
  • ロボティクス
  • マシンビジョンとAI
  • 産業用ビデオとビジョン
  • 産業用イーサネット
  • 医療用画像処理

仕様

  • ドーターカードを介してPCIeにアップグレード可能な卓上フォームファクタ
  • インターフェイス
    • 2x DisplayPort 1.4コネクタ（1x TX用、1x RX用）
    • 2x MIPIコネクタ
    • 1x Pmodコネクタ
    • 1x Rasberry Pi 4/5 HATコネクタ
  • 2x LPDDR4 2GB（x32コンポーネントはんだ付け済み）メモリ
  • オンボードUSB Blaster III
  • USB3 Type Cコネクタを介した電力供給（キットに電源アダプタ非同梱）
  • インストール後にQuartus Prime Pro内から無料ライセンスをダウンロード可能

概要

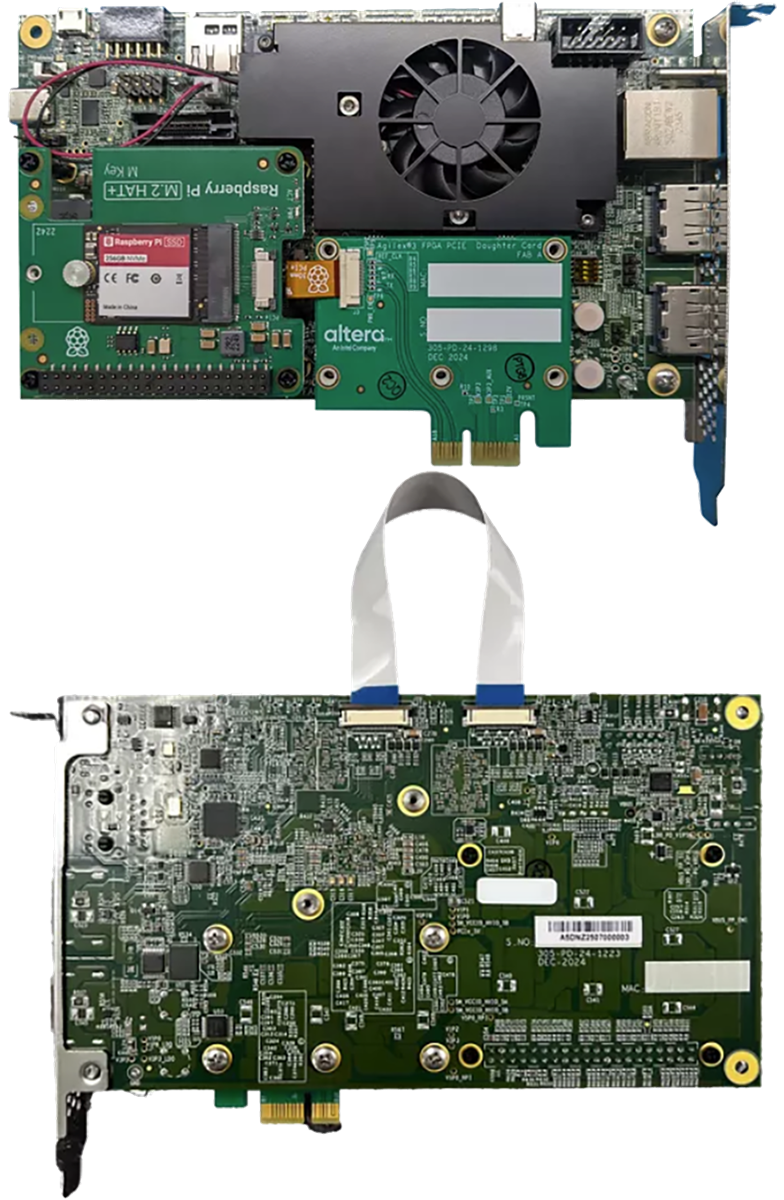

機械図面 - Altera Agilex™ 3 FPGA Cシリーズ開発キット

ブロック図

ブロック図 - Altera Agilex™ 3 FPGA Cシリーズ開発キット
