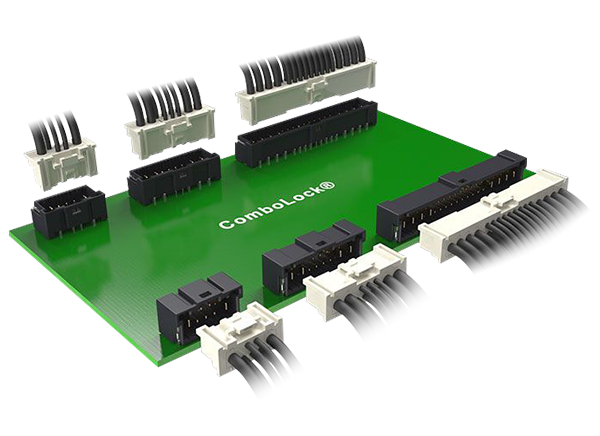

Amphenol FCI ComboLock電線対基板接続コネクタ
Amphenol FCI ComboLock® 電線対基板コネクタは、スペースに制約のあるアプリケーションの電力および信号要件を満たしています。Amphenol FCI ComboLockは、ハイブリッド1.00mmピッチ信号および3.00mmピッチ電力構成が特徴で、アクティブラッチ機能が搭載されています。このコネクタには、電力ではピンで最大10A、信号ではピンで最大1.5Aの公称電流容量があります。電力ワイヤサイズは26AWG ～ 18AWG、信号ワイヤサイズは30AWG ～ 24AWGです。
特徴
- 複数の電線サイズ
- 26AWG～18AWG (電力)
- 30AWG～24AWG（信号）
- ハイブリッド電流容量
- 1ピンあたり最大10A（電力）
- 1ピンあたり最大1.5A（信号）
- ポジティブロック付き筐体で確実な嵌合保持を保証
- ホールドダウン機能によって、ボードのグリップ力が向上
- フットプリントは、垂直および直角タイプとの互換性あり
- 10164147-001HT ComboLockハンドツール
- 10164148-001HT ComboLockハンドツール
アプリケーション
- データ
- サーバー
- ストレージ
- コンシューマーデバイス
- パーソナル・ケア製品（ヘアドライヤー）
- ホームケア機器（ロボット掃除機）
- ホームオートメーション（警報システム）
- 工業用、計測器
- ロボット工学
- プログラマブルロジックコントローラ
- 電力ツール
仕様
- 動作温度範囲 ：-40°C～+105°C
- 電圧定格：50VAC/DC
- 耐電圧：500VAC
- 100MΩ 絶縁抵抗
- <40MΩ 接触抵抗

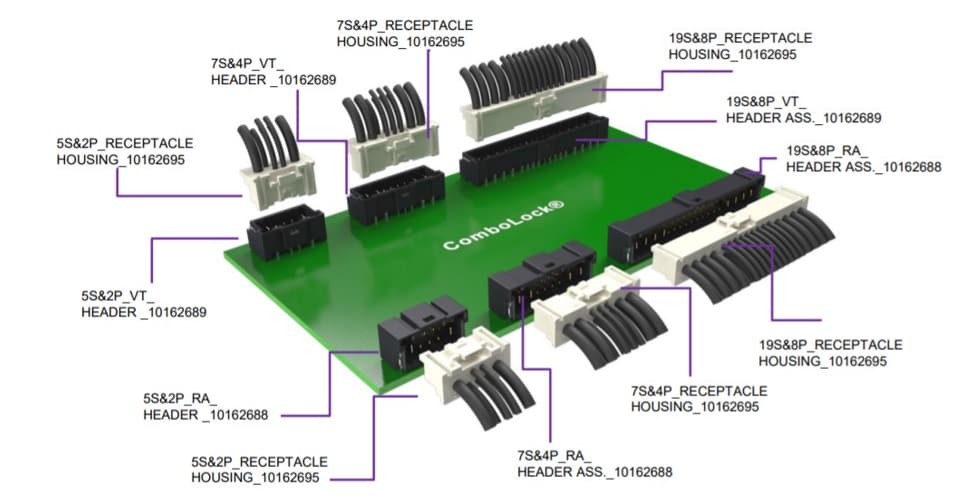

製品概要
