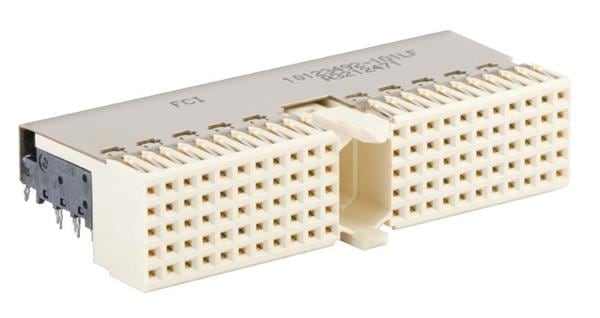

Amphenol FCI Millipacs® 2.0mmハードメトリック（HS）直角レセプタクルコネクタFCI Millipacs® 2.0mmハードメトリック（HS）直角レセプタクルは、テレコムおよびデータの市場における改善されたシグナルインテグリティおよびより高い帯域幅のニーズを満たしています。 Millipacsレセプタクルは、最大10Gbpsのデータレート（IEEE 803.2ap）に適しており、IEC 917、IEC 61076-4-101、Telcordia GR-1217-CORE規格に準じて設計されています。
Millipac HSシリーズレセプタクルは、5列バージョンで提供され、標準モジュール長さ50mmあたりタイプAまたはタイプ30のDPを対象に最大24の差動ペア（DP）を実現している水平ピニング割当が備わっています。 これによって、この業界は、バックプレーンおよび大半のバックプレーンシステムアーキテクチャに既存の垂直ヘッダを保持しながら、より高いデータレートへの費用対効果の高いアップグレードを実現しています。 |
特徴 - IEC 61076-4-101 2mm HMヘッダに対する下位嵌合互換性
- 既存のバックプレーンアーキテクチャを保持する費用対効果の高いアップグレード

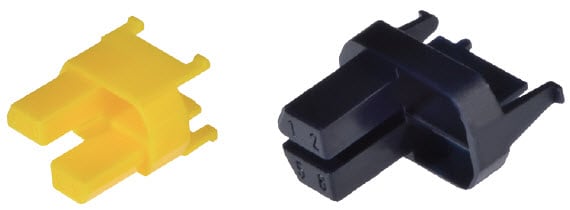

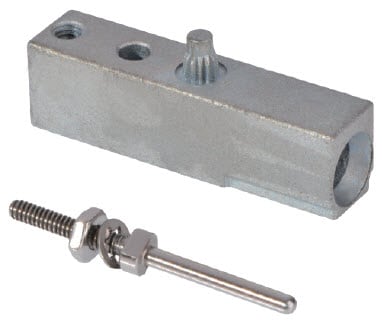

- すべてのHM互換コネクタおよびアクセサリとの共存
- 幅広いサイド結合または水平ピニング
- 2ビームチューリップコンタクト
- IMLAタイプ構造
- スタッガードPCB端子
- より高い周波数でのクロストークを削減
- 小型Press-Fitセクション
- IEC 61076-4-101準拠の2mm HMレセプタクルと同じ外形寸法（pcb形状を除く）
アプリケーション - 通信機器
- 高速/高帯域幅のデータ通信アプリケーション
- 通信IP、インターネットバックボーン
- ルーター
- 基地局
- ワイヤレス基地局
- 透過型、アクセスシステム
- データ
- 工業と測器
- 試験＆測定用データ収集システム
- 鉄道トラフィック管理と制御システム
- プロセス用制御システム
- エネルギーと電力産業
- 機内エンターテイメント、航空電子工学向けコミュニケーション
- デジタル画像処理
- レーダー
- ソナーシステム
- UAV
- 医療用
|
材質 - 絶縁体: 高温ポリマー
- コンタクト: 銅合金
- コンタクトメッキ: 嵌合エリアに金/パラジウムニッケル、Press-Fit/端子領域にニッケルの上に錫
電気的性能
- 動作電流: 20°Cで1.5A; 70°Cで1.0A
- 試験電圧: 750Vrms
- コンタクト抵抗: 最大25mΩ
- 絶縁抵抗: 最小104Ω
- 動作温度: -55ºC～+125ºC
承認と認証 - IEC 917およびIEC 61076-4-101に準じた設計
- Telcordia GR-1217-CORE規格
機械的性能 - 嵌合力: 最大0.50 N（コンタクトペア当たり）
- 抜出力: コンタクトあたり最小0.15N
- 誤嵌合: 縦方向mm; 横断±2.5mm
- 傾斜: ±2.0º
- コンタクトワイプ長さ: 信号行のレベル1の場合は3.0mm、レベル2の場合は4.5mmです。 レベル3コンタクトは、外部遮蔽列ので嵌合されています。
仕様 - 製品仕様: GS-12-1044
- アプリケーション仕様: GS-20-022
PCBの詳細 - 信号ピン: 0.40 +/- 0.05mm
- シールドピン: 0.60 +/- 0.05mm
- PCB厚範囲: 1.2mmを3.5mm
|
|
 |
公開: 2015-02-25
| 更新済み: 2022-08-26
