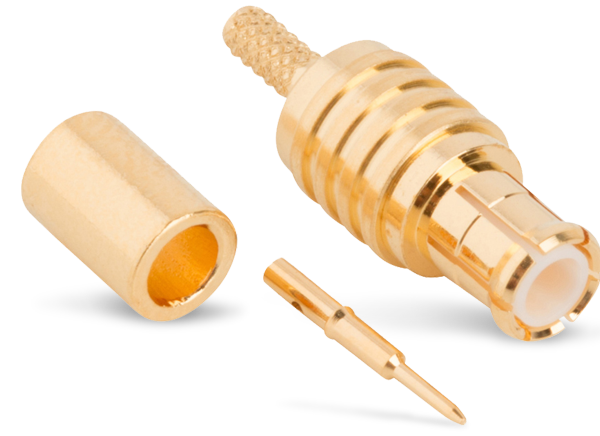

Amphenol RF 50Ω MCXコネクタ
Amphenol RF 50ΩMCXコネクタは、高い効率性と性能を実現し、外径が小さく、かつ安全、高速、簡単なスナップオン/オフカップリングを提供します。コネクタは、セミリジッドケーブルを含めて、広範なミニチュアRGフレキシブル同軸ケーブルに対応しています。WLAN、GPS、自動車、通信基地局、ワイヤレス/ネットワークアンテナ、計装およびテレコムといったアプリケーションに理想的です。
特徴
- Broadband performance with low reflection from DC to 6GHz
- Quick connect / disconnect snap-on mating reduces installation time
- Accommodates a wide range of miniature RG flexible semi-rigid coaxial cables
アプリケーション
- Base stations
- Components (filters, amplifiers, combiners)
- GPS
- Head-end equipment
- Instrumentation
- PC/LAN
- Radios
- Telecom
- Wireless network antennas
特徴
- インピーダンス: 50Ω
- 周波数範囲: 0-6GHz
- 電圧定格: 335VRMS
- 耐電圧: 1000V
- VSWR:
- ストレート・コネクタ: 1.00 @ 2.5GHz
- 直角コネクタ: 1.10 @ 2.5GHz
- 接点抵抗:
- 中央コンタクト: 5mΩ
- 外側コンタクト: 1mΩ
- 絶縁抵抗: 最小5,000MΩ
- 挿入損失: 0.10dB @ 1GHz
- 動作温度: -65°C～165°C
