Amphenol Advanced Sensors T3400 A2L冷媒漏れ検出センサと評価キット

Amphenol Advanced Sensors T3400 A2L 冷媒漏れ検出センサおよび評価キットは、特定の混合ガスの熱伝導率を測定して冷媒ガスの漏れを検出します。ガス混合の熱伝導率の変化は、冷媒の排出中にマイクロ熱伝導検出器 (TCD) 検出素子で測定できます。熱伝導性に基づいた検出は、過酷な動作環境において優れた長期信頼性と弾力性といった利点を提供します。T3400、およびT3401冷媒漏洩検出センサは、32R冷媒ガスや  R454B冷媒ガスの漏洩をそれぞれ効果的に特定します。T3400 冷媒漏洩検出センサは、正確かつ安定した、反復可能な測定機能が特徴です。これらのセンサは、住居用および商業用エアコンシステム、ヒートポンプ、冷凍装置に最適です。

特徴

  • 15年の長期信頼性
  • コンパクトなサイズ
  • 高速応答時間：<15s
  • 正確で安定した反復可能な測定機能
  • 第2世代のMEMS熱伝導率センサを使用
  • 特許取得済の「熱伝導キャビティ」
  • 相対湿度センサと気圧センサを内蔵
  • ターゲット：R32ガス（T3400）
  • ターゲット：R454Bガス（T3401）
  • LFL測定範囲：0% ~ 100%
  • 精度:
    • ±2.5% LFL、周囲15°C～25°C、30%～70% RH
    • 動作範囲全体での±5% LFL
  • 標準電源電圧：5VDC
  • 最大ピーク動作電流：22mA
  • 動作温度範囲：-40°C～60°C
  • IP54侵入保護等級

アプリケーション

  • 住宅および商業エアコンシステム
  • ヒートポンプ
  • 冷凍機器

T3400 & T3401 設置

T3400、T3401冷媒漏洩検出センサは、常時測定空気にさらされる必要があります。空気交換を最大限にするために場所を選択し、デッドスペースを避ける必要があります。必要に応じて、モジュールの通気口を下に向けてください。不可能な場合は、垂直にする必要があります。汚れや水の蓄積を防ぐため、上向きにしてはなりません。

T3400-EVAL キット

T3400冷媒漏れ検出センサ評価キットを使用すると、標準のPCインターフェイスを介してTelaireのT3400センサを迅速かつ簡単に動作できます。このキットは、費用対効果の高い開発ツールを実現しており、次の内容が含まれています：

•適用可能なソフトウェアとユーザーの指示によるUSBドライブ

• RS485 to USBアダプタ

•    1x T3400 冷媒漏洩検出センサ

T3401-EVAL キット

T3401冷媒漏れ検出センサ評価キットを使用すると、標準のPCインターフェイスを介してTelaireのT3401センサを迅速かつ簡単に作動させることができます。このキットは、費用対効果の高い開発ツールを実現しており、次の内容が含まれています：

•適用可能なソフトウェアとユーザーの指示によるUSBドライブ

• RS485 to USBアダプタ

• 1x T3401冷媒漏れ検出センサ

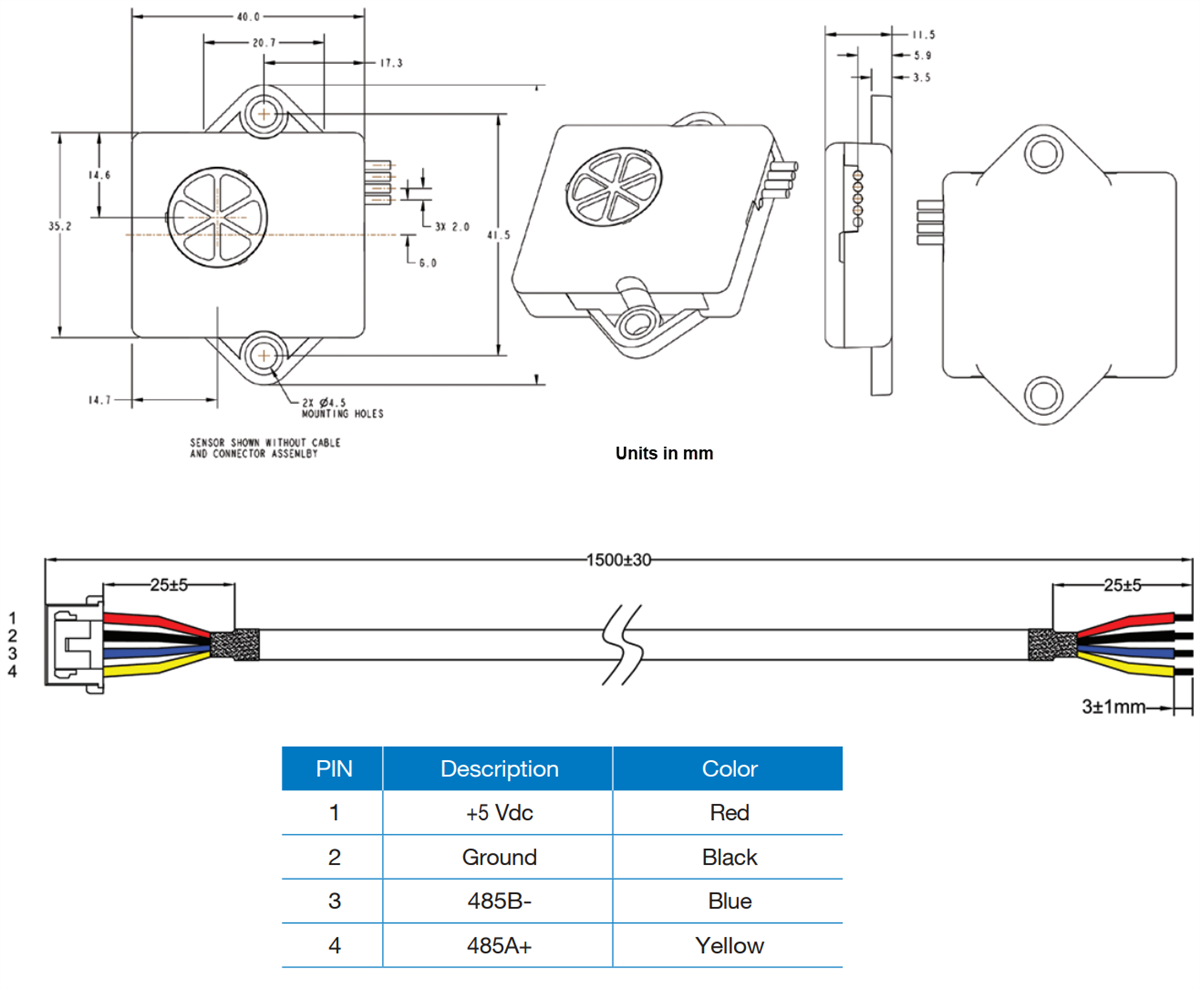

寸法図

機械図面 - Amphenol Advanced Sensors T3400 A2L冷媒漏れ検出センサと評価キット
公開: 2025-05-16 | 更新済み: 2025-07-24
