The Modal Shop 485B39DIGIDAQ™USBシグナルコンディショナ
The Modal Shop 485B39 DIGIDAQ™ USBシグナルコンディショナは、超コンパクトなデュアルチャンネルデジタルシグナルコンディショナで、標準のUSBオーディオデジタル出力が備わっています。プラグアンドプレイ・シグナルコンディショニングによって、ドライバのインストールを必要とせずに迅速なセットアップと直感的な機能が可能になります。The Modal Shop 485B39デバイスは、USB経由で信号をデジタル化しながら、BNC接続を介してICPセンサーに電力を供給することができます。ユニットをUSBポートに差し込み、加速度計、マイク、ハンマー、またはその他のICPタイプのセンサ信号を表示します。電圧入力またはICPと電圧の組み合わせのオプションのご用意もあります。
既存のサードパーティ製ソフトウェア（Windows® 、iOS® 、Android™、macOS® 、Linux®）を使用して、時間波形、周波数スペクトル、総合RMS測定値、オクターブ測定値を取得したり、さらなる解析のためにデータを記録したりすることができます。小型フォームファクタ、汎用性、パワフルなソフトウェアオプションのある485B39シグナルコンディショナは、外出中での測定に最適なツールです。The Modal Shop 485B39DIGIDAQ USBシグナルコンディショナは、USB-C™オプションを提供し、一般的なUSB-C対応デバイスに直接接続できるため、USBアダプタが不要です。
特徴
- 外出先でのデータ取得、保存、共有が簡単
- プラグアンドプレイ、ポータブルセンサデジタル化
- 高品質、24ビット、広い周波数測定
- 2チャンネルICP（IEPE）センサ入力（モデルV485B39およびIV485B39として電圧または混合電圧/ICP入力でも利用可能）
- USB-AまたはUSB-Cでのケーブル終端で利用可能
- Windows iOS、Android、macOS、Linuxに対応
- Python、MATLAB® 、LabVIEW™、様々な時間周波数プログラムとの互換性あり
- オプション
- 485B39-C – ICP入力、USB-Cコネクタ
- IV485B39-C – ICP（CH 1）、電圧（CH 2）、USB-Cコネクタ
- 感湿性レベル（MSL）1
- RoHS準拠
アプリケーション
- サウンドと振動測定
- 絶縁
- 透過性
- 相関研究
- 共振試験
- トラブルシューティング
- 一般的な動的信号デジタル化
- 産業用モノのインターネット（IIoT）アプリケーション
- 教育研究所実験
- バイノーラル録音
仕様
- 性能
- 2チャンネル
- 公称電圧範囲：± 10Vpk
- 24ビットADC分解能
- 周波数範囲：0.8Hz～20.7kHz（±5%）
- サンプルレート：48kHz、44.1kHz、32kHz、22.05kHz、16kHz、11.025kHz、8kHz
- 48kHz時に22.9kHzアンチエイリアス・ローパスフィルタ（-3dB）
- 1Hz～0.5Hz ACハイパスフィルタ（-3dB）（48kHz～8kHz）
- USB Class 1オーディオデジタル出力インターフェイス
- 24VDC 励起電圧－センサ間（±5%）
- 定電流励起：4mA（±5%）
- < 500mW（5V @ 100mA）DC電力（USB
- 整定時間：1.5s
- 接地電気絶縁（ケース）
- 緑色データ/電力インジケータLED
- ステンレススチール筐体材質
- サイズ：60mm x 39mm x 19mm(長さ x 幅 x 高さ)
- BNCジャックセンサ入力 x2
- 11” 一体型ケーブル（28cm）デジタル出力
- USB-AまたはUSB-Cコネクタのオプションあり
- 動作温度範囲：-10°C～+80°C

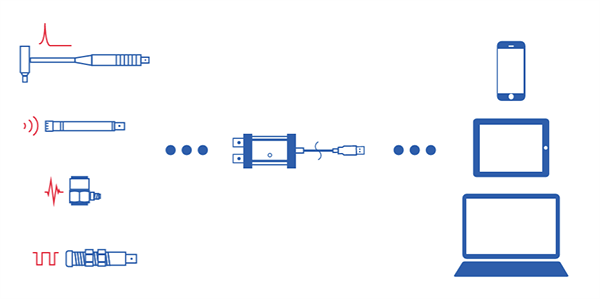

使用事例

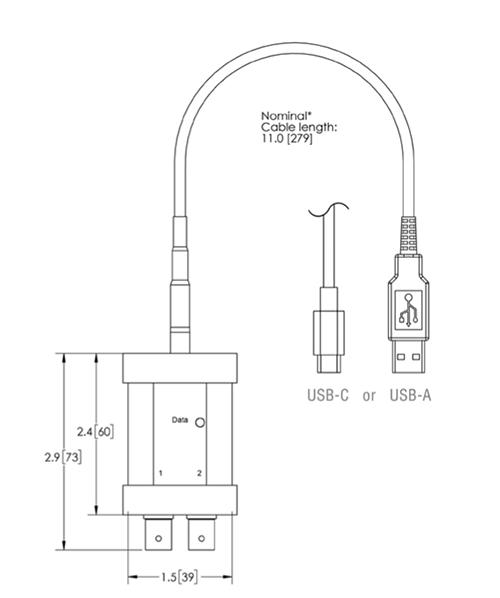

寸法：in.（mm）
