ams OSRAM TSL2522高感度周囲光センサ
Ams OSRAM TSL2522高感度周囲光センサは、2つの同時周囲光センシングチャンネルを供給しており、プログラマブルマルチプレクサを介して任意にフォトダイオードに接続できます。TSL2522には、一連のPhotopicフォトダイオードと一連の赤外線フォトダイオードが搭載されています。このアーキテクチャは、周囲光を正確に測定し、さまざまな光源の照度の計算が可能になります。計算結果によって、ディスプレイの外観と画像の撮影が向上します。
ams OSRAM TSL2522は、周囲光センシングと光フリッカ検出が特徴です。このデバイスは、2,0mm x 1,0mm x 0.5mm薄型、小型OLGAパッケージでご用意があります。
特徴
- 構成可能な高感度
- プログラマブルゲインと統合時間
- ゲイン調整のみによる4096xダイナミックレンジ
- 検出可能な照度：1mlux
- カスタマイズされたALS応答
- 可視チャンネル用の明所視フィルタ
- 独立IRチャンネル
- 簡素化された読み出し方法を用いた同時フリッカとALS測定
- 閾値を用いたALS割り込み
- 個別に構成できるサンプル時間
- 最大7kHz光フリッカ検出（14kHzサンプリングレート）
- FIFOバッファ割り込み
- 1.8VDD 動作
- 構成可能なスリープモード
- 割込駆動デバイス
- I2Cインターフェイス最大1Mbit/s（高速モードプラス）
- デジタルおよびアナログ飽和フラグ
アプリケーション
- ディスプレイの輝度管理またはカメラ自動露出のための周囲光照度検出
- カメラ画像補正のための光フリッカ検出
評価キット
ブロック図

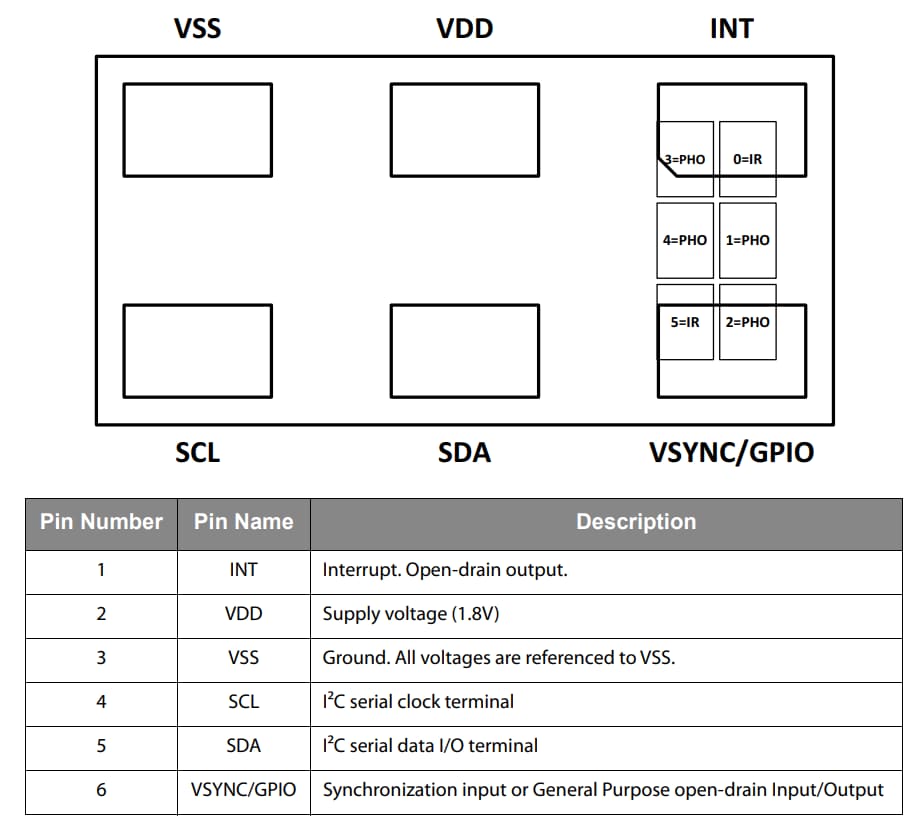

ピンの説明
