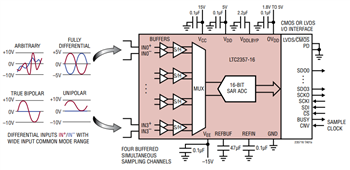

Analog Devices Inc. LTC2353、LTC2357、LTC2358、LTC2333 16/18ビットADC

Analog Devices Inc. LTC235x 16および18ビットADCは、低ノイズの2、4、8チャンネル同時サンプリング逐次比較レジスタ（SAR）ADCです。このデバイスは、バッファ済差動が特徴で、広いコモンモード範囲ピコアンプ入力を備えています。このADCは、5Vの低電圧供給で動作し、柔軟性に富んだ高電圧供給が備わっていて、内部リファレンスとバッファが使用されています。このSoftSpan™ ADCの各チャンネルは、変換ごとに個別に構成でき、±10.24V、0V～10.24V、±5.12V、または0V～5.12Vの信号を受信できます。また、個々のチャンネルを無効にして、残りのチャンネルに対してスループットを増大できます。

特徴

完全バッファ済、（>1000 G Ω）マルチチャンネルSAR ADCファミリ
- チャンネル・スループットあたり200/350/550kSPSで8/4/2チャンネルの同時サンプリング（LTC2358/LTC2357/LTC2353）
- 8チャンネル多重サンプリング@ 800kSPSスループット（LTC2333）
85°C/125°Cで500pA/12nA（最大）の入力漏れ電流
±3.5 LSB INL（max、18ビット）/±1LSB INL（max、16ビット）
96.4dB SNR（typ、18ビット）/94.2dB SNR（typ、16ビット）
真のバイポーラ・チャンネル当たりのSoftSpan入力範囲: 最大±12.5V
広い30 VP-P入力コモンモード範囲、128dB CMRRあり
広い6MHz, –3dB入力帯域幅
ピン選択可能なCMOS（1.8V～5V）またはLVDSシリアル・インターフェイス
ピンおよびソフトウェア互換ファミリ、7×7mm LQFP-48
