Analog Devices ADA4638-1 30V高精度アンプ

Analog Devices ADA4638-1 30V オートゼロ、レールtoレール出力の高精度アンプは、レールtoレール出力振幅を特長としています。この製品は、単電源4.5V～30Vまたは両電源±2.25V～±15Vでの動作が保障されている一方供給電流は±15Vで0.95mA未満しか消費しません。4μVのオフセット電圧、0.05μV/℃以下のオフセット・ドリフト、1/fノイズなし、および電圧ノイズはわずか1.2μVp-p（0.1Hz～10Hz）を備えているため、ADA4638-1は非常に低い誤差を持った高精度アプリケーションに最適なアンプです。圧力センサー、医用機器、ストレーン・ゲージ・アンプでは、これらの動作温度範囲にわたってドリフトがほぼゼロである利点を活用できます。多くのシステムにおいて、レールtoレールの出力振幅は、信号対ノイズ比（SNR）を最大化する利点を得ることができます。ADA4638-1は拡張工業用温度範囲-40ｰ～+125℃で仕様規定されています。


特徴
  • 単電源動作：4.5V～30V
  • 両電源動作：±2.25 V～±15 V
  • 低オフセット電圧：4μV（max）
  • 入力オフセット・ドリフト：0.05μV/℃（max）
  • 高ゲイン: 最小130dB
  • 高PSRR: 最小120dB
  • 高CMRR: 最小130dB
  • 入力コモンモード範囲により低い供給レールを含む
  • レール・ツー・レール出力
  • 低供給電流: 最大0.95mA
アプリケーション
  • 電子重量スケール
  • 圧力センサと位置センサ
  • ストレーン・ゲージ・アンプ
  • 医療用計測機器
  • 熱電対アンプ

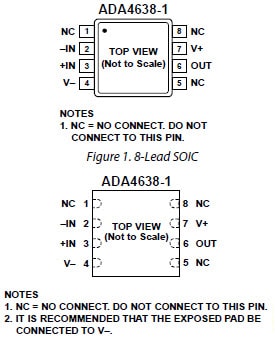

ピン構成
ピン構成
